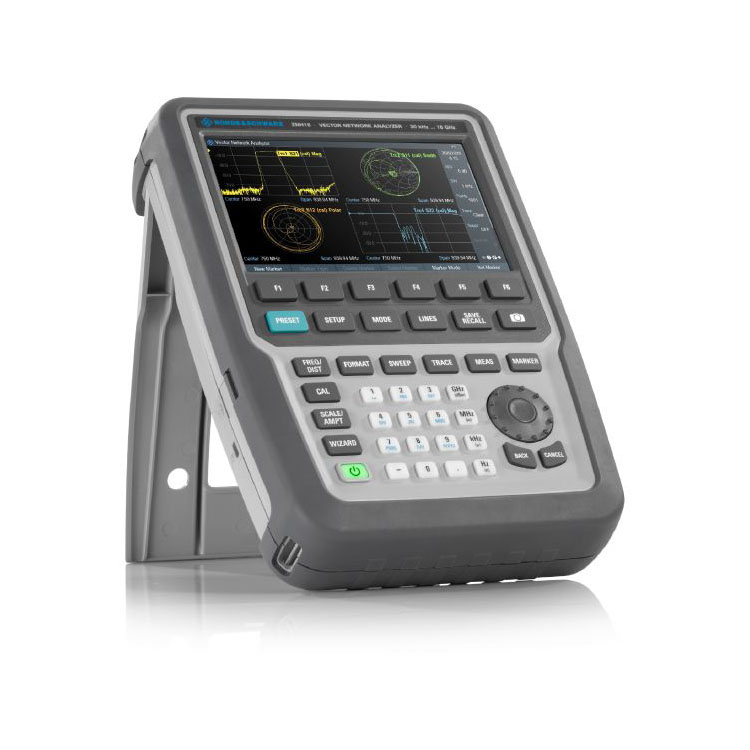

Olet tervetullut tulemaan tehtaallemme ostamaan viimeisintä myyntiä, alhainen hinta ja korkealaatuinen R&S ZNH8 Handheld Vector Network Analyzer. Heijastamaton näyttö, pieni muotokerroin, kestävä kotelo (IP51).
Mallit | Portit | Taajuus | Liittimet | Alkaen |
R&S®ZNH8 Tilausnumero 1321.1611.08 |
2 | 8 GHz | N | 26 600 USD |
Taajuusalue 30 kHz - 4/8/18/26,5 GHz
Yksiporttisen kaapelin ja antennin mittaus perusinstrumentilla
S-parametrin (S11, S12, S21, S22) mittaus peruslaitteella
100 dB (tyyppi) dynaaminen alue suodattimen ja antennin eristysmittauksiin

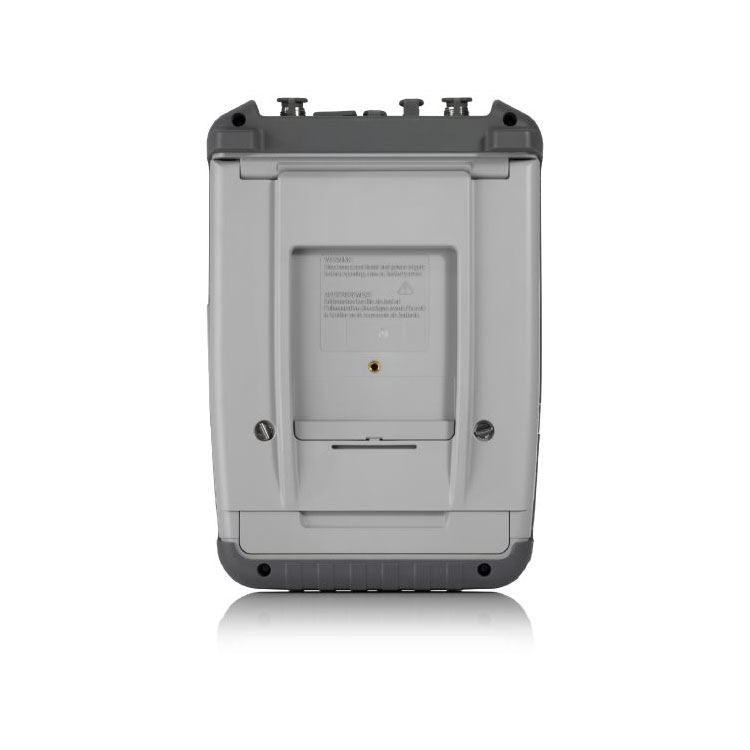

Heijastamaton näyttö, pieni muotokerroin, kestävä kotelo (IP51)
Hienostunut RF-arkkitehtuuri tarjoaa pääsyn uusimpiin kalibrointityyppeihin
Olet tervetullut tulemaan tehtaallemme ostamaan viimeisintä myyntiä, alhainen hinta ja korkealaatuinen R&S ZNH8 Handheld Vector Network Analyzer. Neljän vastaanottimen arkkitehtuuri koostuu erillisistä referenssivastaanottimista ja testivastaanottimista sekä portissa 1 että portissa 2. Tämän ansiosta R&S®ZNH voi tukea kehittyneempiä kalibrointityyppejä, kuten tuntematon läpi, avoin, lyhyt ja täsmäävä (UOSM) kalibrointi. Tämä kalibrointi on hyödyllinen DUT:ille, joissa on eri tulo- tai lähtöliitintyypit testiporteissa.

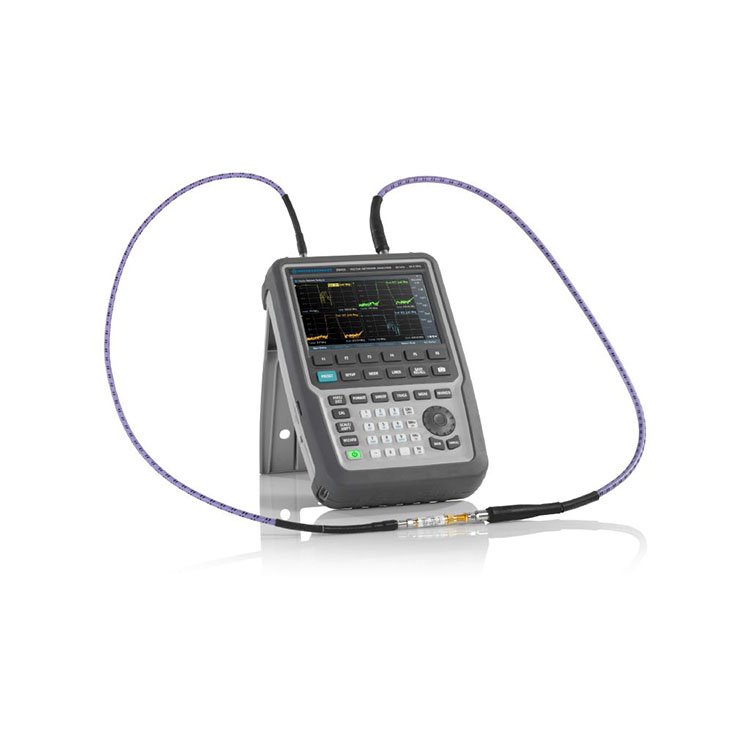

Minimaalinen vaihto kahden portin välillä ja hienostunut kalibrointi, kuten UOSM
Erinomainen RF-suorituskyky pienessä muodossa
R&S®ZNH:n siirrettävyys ja pieni jalanjälki tekevät siitä ihanteellisen kenttämittauksiin.
R&S®ZNH tarjoaa myös korkean suorituskyvyn seuraavilla ominaisuuksilla:
Laaja taajuusalue 30 kHz - 4/8/18/26,5 GHz tukee monenlaisia sovelluksia
Suuri dynaaminen alue jopa 100 dB (tyyppi) suurien tason vaihteluiden mittaamiseen
Erittäin tarkka 0,0015 dB - 0,0040 dB (tyyppi) alhaisen jäljityskohinan magnitudin (RMS) ja 0,02 - 0,04 asteen (tyyppi) matalan jäljityskohinavaiheen (RMS) ansiosta.
Sisäänrakennettu vastaanottimen askelvaimennin molemmissa porteissa, joka on säädettävissä 5 dB portain välillä 0 dB - 15 dB
Lisää portin tulotehoalueen lineaarisuutta, mikä suojaa analysaattoria ylikuormitukselta.

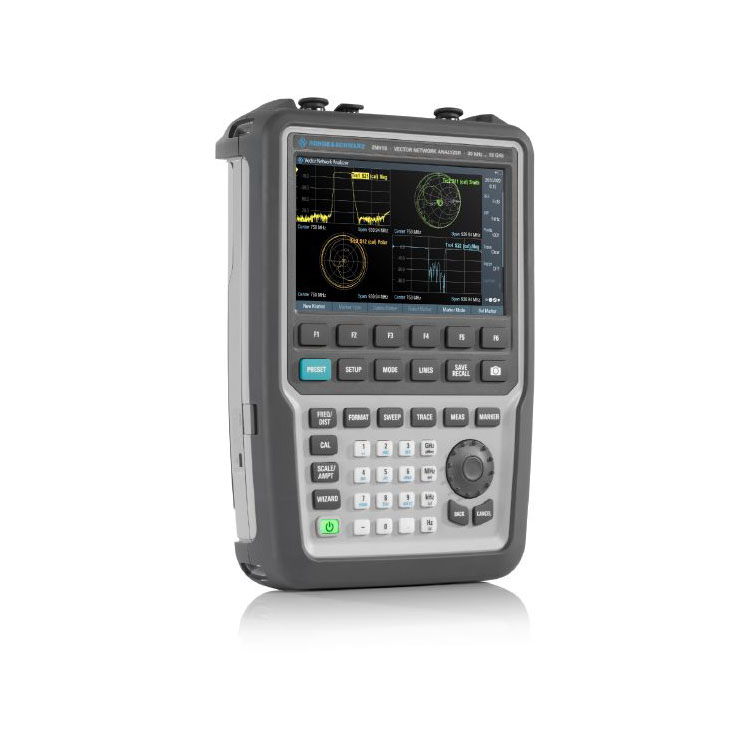

Monikosketusnäyttö, kaukosäädin ja ohjattu mittaustoiminto huippuluokan käyttökokemukseen
Monikosketusnäyttö tarjoaa tavallisen nipistys-zoomaustoiminnon, joka on saatavilla älypuhelimissa. R&S®ZNH tukee tyypillisiä puhelimen ohjauseleitä, mikä auttaa käyttäjiä tuntemaan olonsa kotoisaksi. Vaikka käyttäjät eivät pääse käsiksi instrumenttiin suoraan, ilmaisia PC-, Android- ja iOS-kaukosäädinsovelluksia on saatavilla saumattomaan käyttöön. Lisäksi mittausvelho auttaa yksinkertaistamaan mittauksia automaattisilla testisarjoilla, nopeuttaen testausprosessia ja vähentäen inhimillisten virheiden mahdollisuutta.
Kapasitiivinen kosketusnäyttö; intuitiivinen käyttö, eikä näytön kalibrointia tarvita.
Yksinkertainen ja nopea asennus kokoonpanon yleiskatsauksen valikolla
R&S®ZNH:ssa on sekä näppäimet että kiertonuppi sekä kosketusnäytön säätimet. Näppäimet ovat suuria ja hyvin sijoitettuja, joten niitä on helppo käyttää käsineitä käytettäessä.
Kapasitiivinen kosketusnäyttö tarjoaa uudenlaisen käyttökokemuksen:
Ole suoraan vuorovaikutuksessa näytön elementtien kanssa
Avaa valikot nopeasti
Muuta taajuutta ja etäisyyttä
Lisää/siirrä/poista merkit
Ja enemmän
Kokoonpanon yleiskatsaus -valikko vähentää mittausasetusten määrittämiseen tarvittavia vaiheita, mikä mahdollistaa nopean asennuksen.

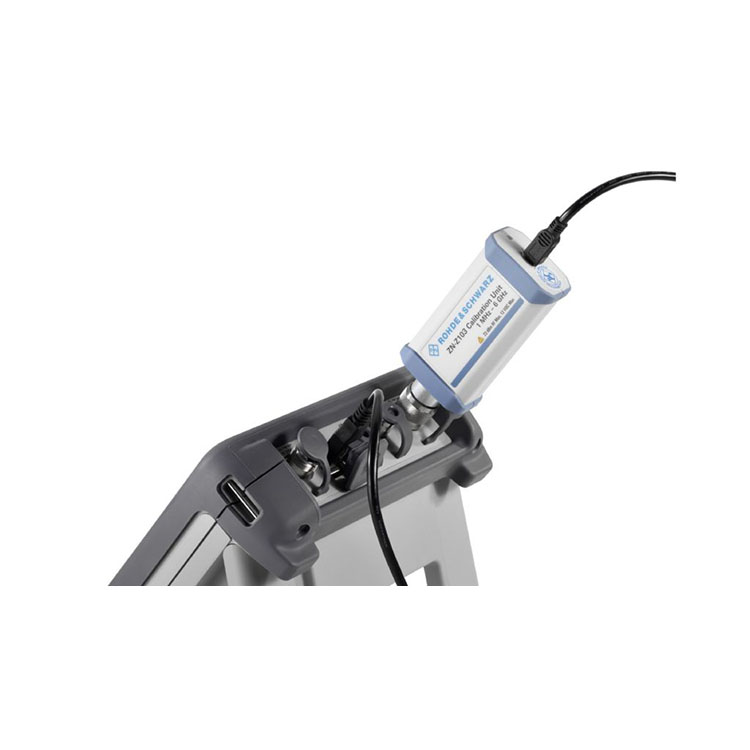

Käyttäjän määrittämät kalibrointisarjat tarjoavat joustavan lähestymistavan.
Kattavat vakioominaisuudet ja yksinkertainen vaihtoehtojen tilaus
R&S®ZNH-perusyksikkö sisältää:
Vikaetäisyyden mittaukset
Yhden portin kaapelin häviömittaukset
Heijastuksen mittaus
Lähetyksen mittaus
Neljä S-parametria (S11, S12, S21, S22)
Kun lisätoimintoja tarvitaan, lisävarusteet on helppo tilata. Kaikki vaihtoehdot voidaan tilata läpinäkyvästi ja itsenäisesti, mikä tarkoittaa, ettei piilokuluja eikä sekaannuksia tilauksen yhteydessä.

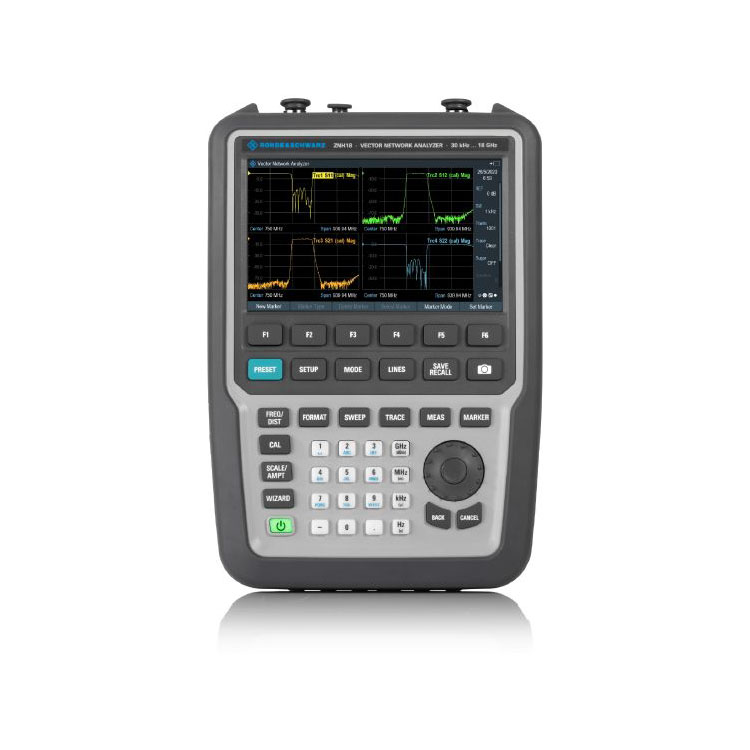

Neljä S-parametrin mittaa vakiona.
