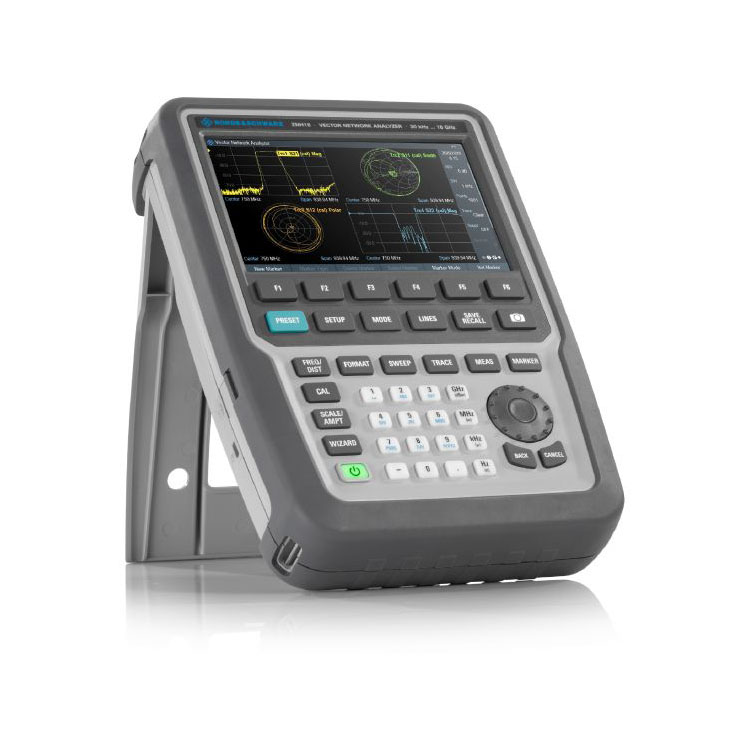

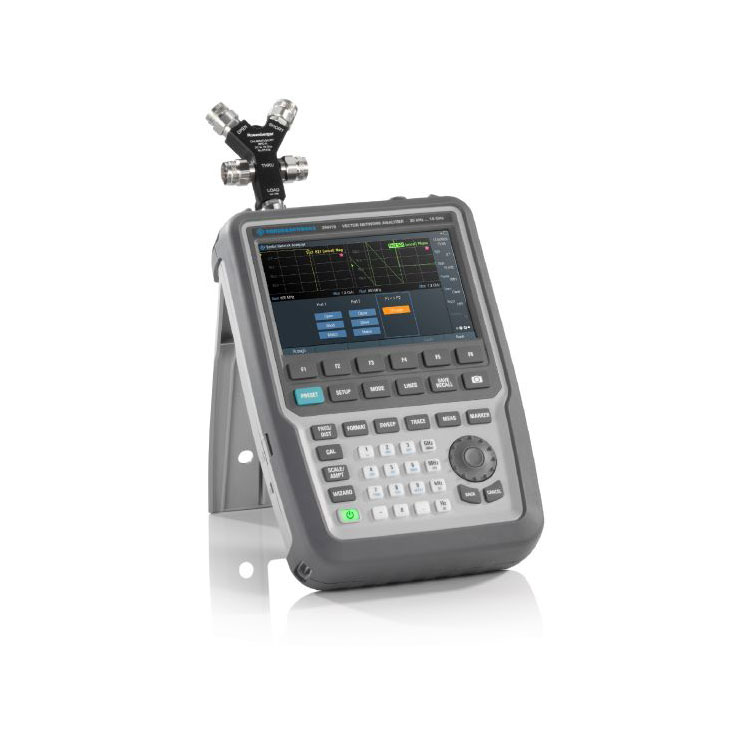

R&S ZNH18 Handheld Vector Network Analyzer

R&S ZNH18 Handheld Vector Network Analyzer

Keskeisiä faktoja

Taajuusalue 30 kHz - 4/8/18/26,5 GHz

Yksiporttisen kaapelin ja antennin mittaus perusinstrumentilla

S-parametrin (S11, S12, S21, S22) mittaus peruslaitteella

100 dB (tyyppi) dynaaminen alue suodattimen ja antennin eristysmittauksiin

Heijastamaton näyttö, pieni muotokerroin, kestävä kotelo (IP51)

Neljän vastaanottimen arkkitehtuuri

Ammattimaisena valmistajana haluamme tarjota sinulle R&S ZNH18 Handheld Vector Network Analyzerin. Hienostunut RF-arkkitehtuuri tarjoaa pääsyn uusimpiin kalibrointityyppeihin

Neljän vastaanottimen arkkitehtuuri koostuu erillisistä referenssivastaanottimista ja testivastaanottimista sekä portissa 1 että portissa 2. Tämän ansiosta R&S®ZNH voi tukea kehittyneempiä kalibrointityyppejä, kuten tuntematon läpi, avoin, lyhyt ja täsmäävä (UOSM) kalibrointi. Tämä kalibrointi on hyödyllinen DUT:ille, joissa on eri tulo- tai lähtöliitintyypit testiporteissa.

Neljän vastaanottimen arkkitehtuuri

Minimaalinen vaihto kahden portin välillä ja hienostunut kalibrointi, kuten UOSM

Kompakti voimanlähde

Erinomainen RF-suorituskyky pienessä muodossa

R&S®ZNH:n siirrettävyys ja pieni jalanjälki tekevät siitä ihanteellisen kenttämittauksiin.

R&S®ZNH tarjoaa myös korkean suorituskyvyn seuraavilla ominaisuuksilla:

Laaja taajuusalue 30 kHz - 4/8/18/26,5 GHz tukee monenlaisia ​​sovelluksia

Suuri dynaaminen alue jopa 100 dB (tyyppi) suurien tason vaihteluiden mittaamiseen

Erittäin tarkka 0,0015 dB - 0,0040 dB (tyyppi) alhaisen jäljityskohinan magnitudin (RMS) ja 0,02 - 0,04 asteen (tyyppi) matalan jäljityskohinavaiheen (RMS) ansiosta.

Sisäänrakennettu vastaanottimen askelvaimennin molemmissa porteissa, joka on säädettävissä 5 dB portain välillä 0 dB - 15 dB

Vastaanottimen askelvaimennin

Lisää portin tulotehoalueen lineaarisuutta, mikä suojaa analysaattoria ylikuormitukselta.

Yksinkertainen käyttää

Monikosketusnäyttö, kaukosäädin ja ohjattu mittaustoiminto huippuluokan käyttökokemukseen

Monikosketusnäyttö tarjoaa tavallisen nipistys-zoomaustoiminnon, joka on saatavilla älypuhelimissa. R&S®ZNH tukee tyypillisiä puhelimen ohjauseleitä, mikä auttaa käyttäjiä tuntemaan olonsa kotoisaksi. Vaikka käyttäjät eivät pääse käsiksi instrumenttiin suoraan, ilmaisia ​​PC-, Android- ja iOS-kaukosäädinsovelluksia on saatavilla saumattomaan käyttöön. Lisäksi mittausvelho auttaa yksinkertaistamaan mittauksia automaattisilla testisarjoilla, nopeuttaen testausprosessia ja vähentäen inhimillisten virheiden mahdollisuutta.

Monikosketustoiminto

Kapasitiivinen kosketusnäyttö; intuitiivinen käyttö, eikä näytön kalibrointia tarvita.

Yksinkertainen konfigurointi

Yksinkertainen ja nopea asennus kokoonpanon yleiskatsauksen valikolla

R&S®ZNH:ssa on sekä näppäimet että kiertonuppi sekä kosketusnäytön säätimet. Näppäimet ovat suuria ja hyvin sijoitettuja, joten niitä on helppo käyttää käsineitä käytettäessä.

Kapasitiivinen kosketusnäyttö tarjoaa uudenlaisen käyttökokemuksen:

Ole suoraan vuorovaikutuksessa näytön elementtien kanssa

Avaa valikot nopeasti

Muuta taajuutta ja etäisyyttä

Lisää/siirrä/poista merkit

Ja enemmän

Kokoonpanon yleiskatsaus -valikko vähentää mittausasetusten määrittämiseen tarvittavia vaiheita, mikä mahdollistaa nopean asennuksen.

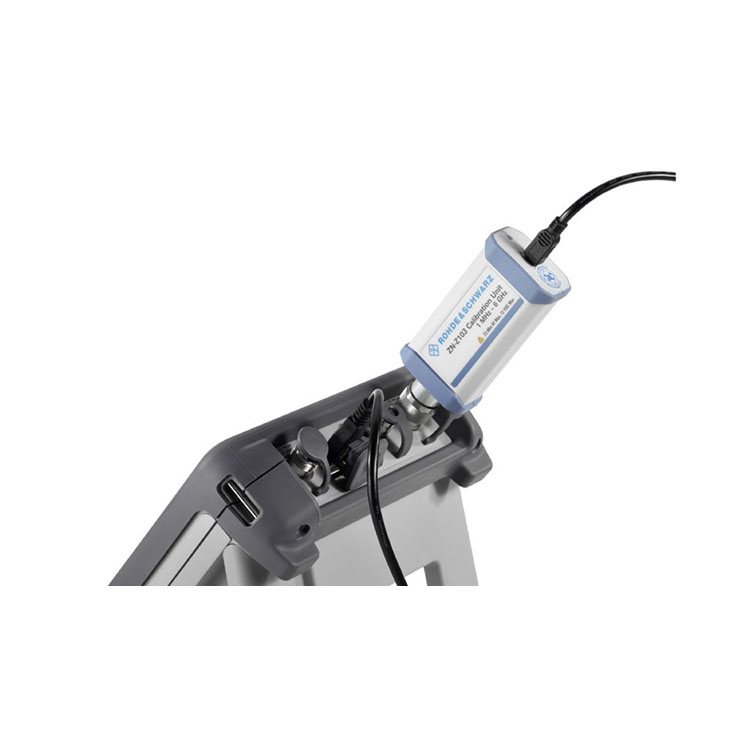

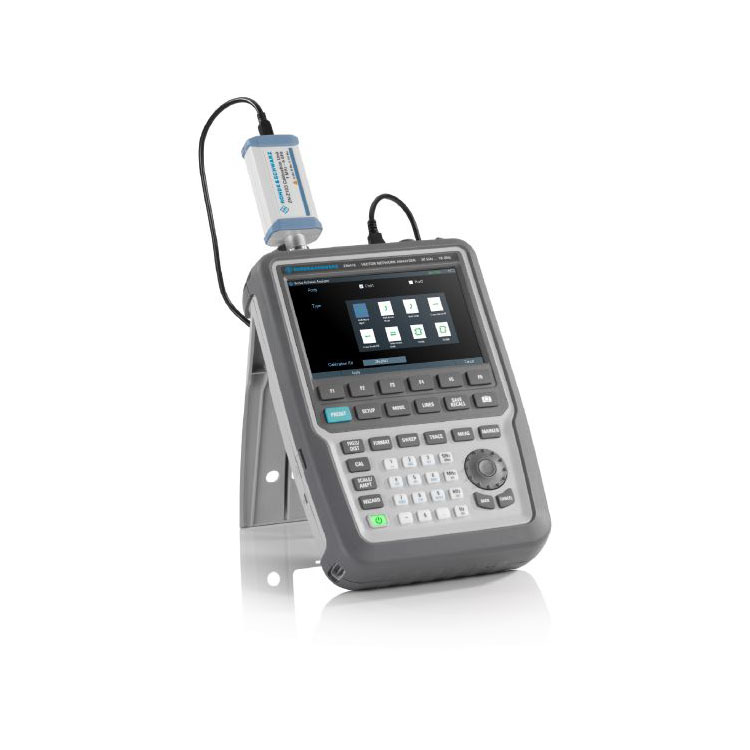

Joustava kalibrointi

Käyttäjän määrittämät kalibrointisarjat tarjoavat joustavan lähestymistavan.

Helppo lisätä arvoa

Kattavat vakioominaisuudet ja yksinkertainen vaihtoehtojen tilaus

R&S®ZNH-perusyksikkö sisältää:

Vikaetäisyyden mittaukset

Yhden portin kaapelin häviömittaukset

Heijastuksen mittaus

Lähetyksen mittaus

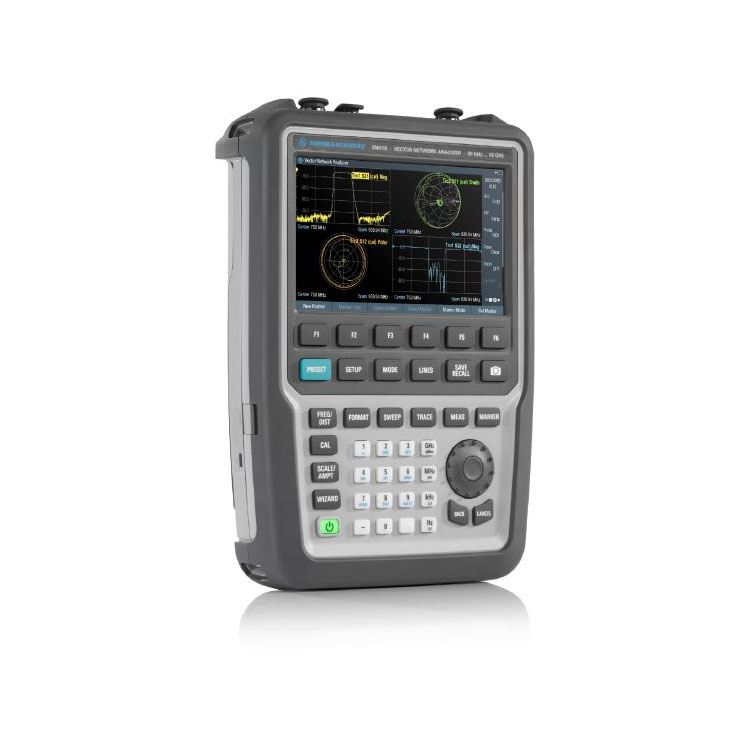

Neljä S-parametria (S₁₁, S₁₂, S₂₁, S₂₂)

Kun lisätoimintoja tarvitaan, lisävarusteet on helppo tilata. Kaikki vaihtoehdot voidaan tilata läpinäkyvästi ja itsenäisesti, mikä tarkoittaa, ettei piilokuluja eikä sekaannuksia tilauksen yhteydessä.

S-parametrin näytön nopea asetus haluttuun muotoon.

Neljä S-parametrin mittaa vakiona.
