R&S ZNB8 Vector Network Analyzers

Ammattimaisena valmistajana haluamme tarjota sinulle R&S ZNB8 Vector Network Analyzers. Taajuusalueilla 9 kHz - 4,5/8,5 GHz ja 100 kHz - 20/26,5/40/43,5 GHz verkkoanalysaattorit on suunniteltu mobiiliradio-, elektroniikka- sekä ilmailu- ja puolustussovelluksiin, ja niitä voidaan käyttää myös korkealla. nopeus painetun piirilevyn suunnittelu. R&S®ZNB on ihanteellinen RF-komponenttien, kuten vahvistimien, sekoittimien, suodattimien ja kaapeleiden, kehittämiseen, tuotantoon ja huoltoon.

Lähetä kysely

Tuotteen Kuvaus

Ammattimaisena valmistajana haluamme tarjota sinulle R&S ZNB8 Vector Network Analyzers. R&S®ZNB-vastaanottimissa yhdistyvät suuri tehonkäsittelykapasiteetti korkeaan herkkyyteen ja vähäiseen kohinaan. R&S®ZNB-perusyksikön dynaaminen alue on tyypillisesti 140 dB. R&S®ZNB8-B5x-vaihtoehto laajentaa dynaamisen alueen jopa 150 dB:iin porttien välisissä mittauksissa. Analysaattori mittaa S-parametreja, joiden suuruus on erittäin pieni ja vaihepoikkeamat ovat tyypillisesti alle 0,01 dB/°C ja 0,15°/°C.

R&S ZNB4 Vector Network Analyzers

Mallit Portit Taajuus Liittimet
R&S®ZNB8
Tilausnumero 1334.3330.42
2 porttia 8 GHz N (f)
R&S®ZNB8
Tilausnumero 1334.3330.44
4 porttia 8 GHz N (f)


Keskeisiä faktoja

Taajuusalue 9 kHz - 43,5 GHz

Kaksi tai neljä porttia

Laaja dynaaminen alue jopa 140 dB

Lyhyet 4 ms:n pyyhkäisyajat 401 pisteelle

Laaja tehon pyyhkäisyalue 98 dB


RF-suorituskyky

Suunniteltu täyttämään korkeimmatkin standardit

R&S®ZNB-vastaanottimissa yhdistyvät suuri tehonkäsittelykapasiteetti korkeaan herkkyyteen ja vähäiseen kohinaan. R&S®ZNB-perusyksikön dynaaminen alue on tyypillisesti 140 dB. R&S®ZNB8-B5x-vaihtoehto laajentaa dynaamisen alueen jopa 150 dB:iin porttien välisissä mittauksissa. Analysaattori mittaa S-parametreja, joiden suuruus on erittäin pieni ja vaihepoikkeamat ovat tyypillisesti alle 0,01 dB/°C ja 0,15°/°C.

Kalibroitu R&S®ZNB mahdollistaa tarkat mittaukset useiden päivien ajan ilman uudelleenkalibrointia.

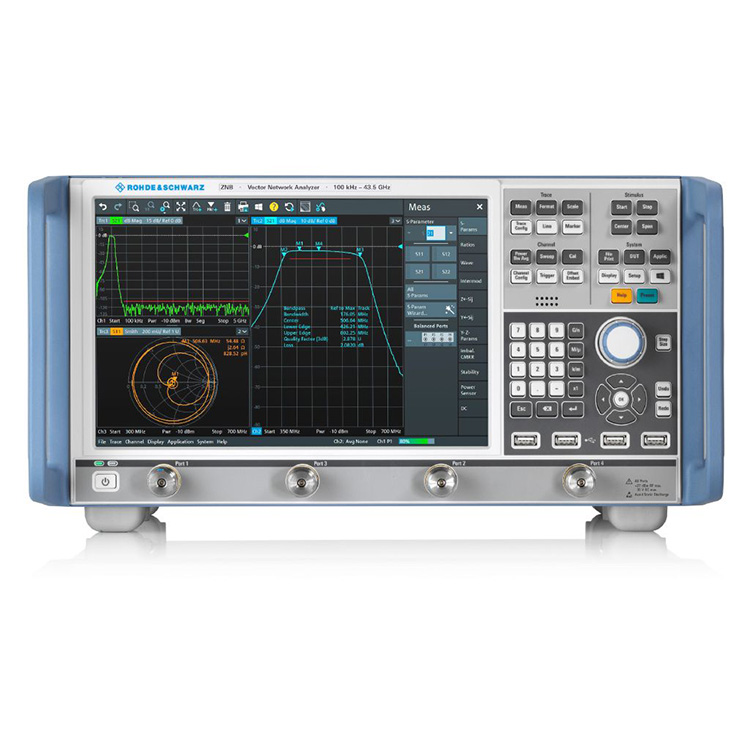

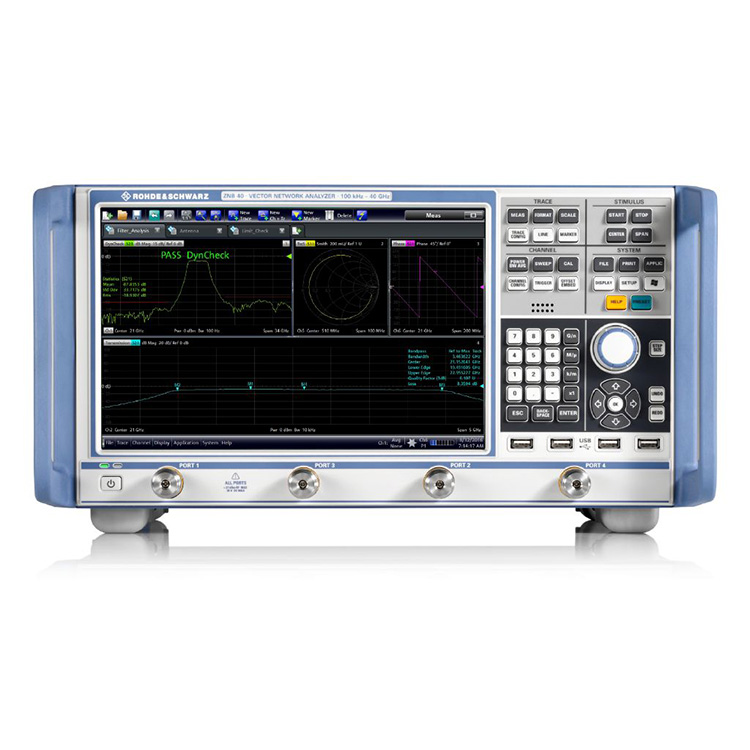

R&S®ZNB40 neljällä portilla.


Monipuoliset vaihtoehdot

Kätevä aktiivisten ja passiivisten RF-komponenttien karakterisointi

R&S®ZNB tarjoaa monia ominaisuuksia ja vaihtoehtoja, mukaan lukien upotus-/deembeding-ominaisuudet, sekatilan S-parametrit tasapainoiseen DUT-karakterisointiin ja uudelleen määritellyt S-parametrit joustavaan testiasetusten konfigurointiin. Saatavilla on myös aikatason mittausvaihtoehtoja silmäkaavioilla, taajuutta muuntavilla mittauksilla ja kahdella itsenäisellä sisäisellä generaattorilla.



Korkea tuotantokapasiteetti

Nopeat mittaukset ja ulkoisten komponenttien helppo ohjaus

Syntetisaattorin nopeat asettumisajat antavat R&S®ZNB:lle erittäin lyhyet mittausjaksot. Suuret IF-kaistanleveydet mahdollistavat nopeat näytteenottoajat. Se tarjoaa myös nopean tietojenkäsittelyn näytölle ja nopean LAN- tai IEC/IEEE-tiedonsiirron ohjaimeen. Ominaisuudet, kuten segmentoitu pyyhkäisy, parantavat edelleen mittausaikoja. Moduuleja tai ulkoisia osia voidaan ohjata helposti integroiduilla ohjausliitännöillä, kuten RFFE GPIO, GPIB ja käsittelijän I/O.


RFFE GPIO -liitännän konfigurointivalikko.


Moniporttimittaukset

Mittaukset jopa 48 portissa

R&S®ZNB yhdistettynä erilaisten kytkinmatriisien kanssa on kattava ratkaisu monimutkaisiin mittauksiin jopa 48-porttisilla moduuleilla. Rohde & Schwarzin matriisit tarjoavat täydet poikkipalkkimittaukset kaikkien S-parametrien määrittämiseksi moniporttiselle DUT:lle. Automaattiset kalibrointiyksiköt, joissa on jopa 24 porttia, mahdollistavat nopean ja tarkan asetuskalibroinnin.


R&S®ZNB kahdella R&S®ZN-Z84-kytkinmatriisilla.


Tarvikkeet täydelliseen ratkaisuun

Erilaisia ​​lisävarusteita kalibrointiin, todentamiseen ja erilaisiin mittauksiin

Mekaaniset kalibrointi- ja varmistussarjat

Automaattiset kalibrointiyksiköt

Testaa kaapelit

Momenttiavaimet

Tukee R&S®NRP-tehoanturiperhettä

ja paljon enemmän
