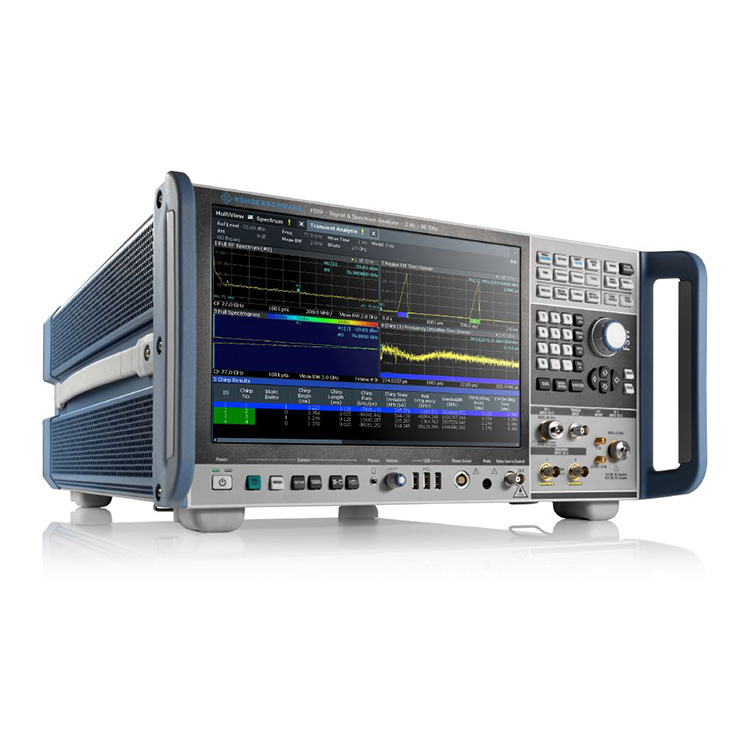

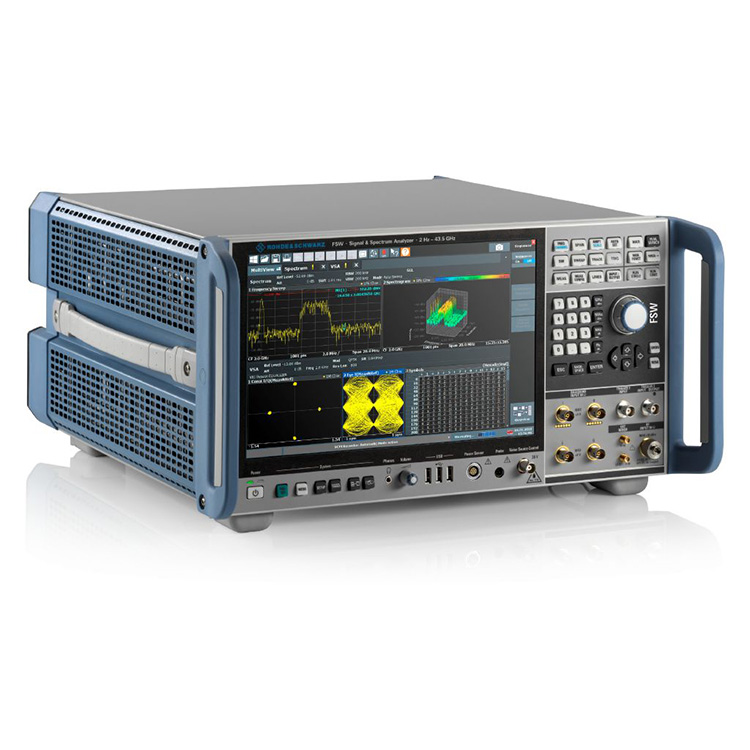

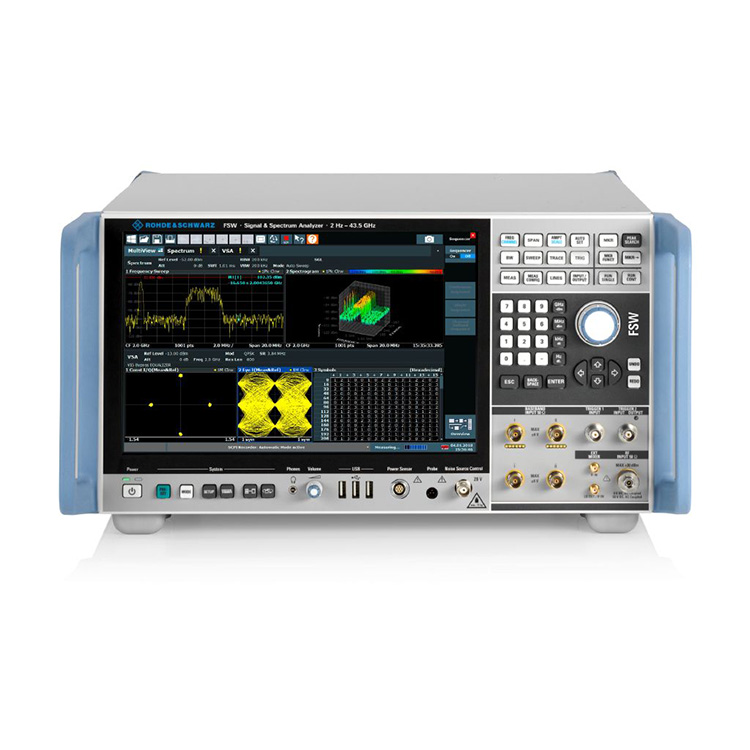

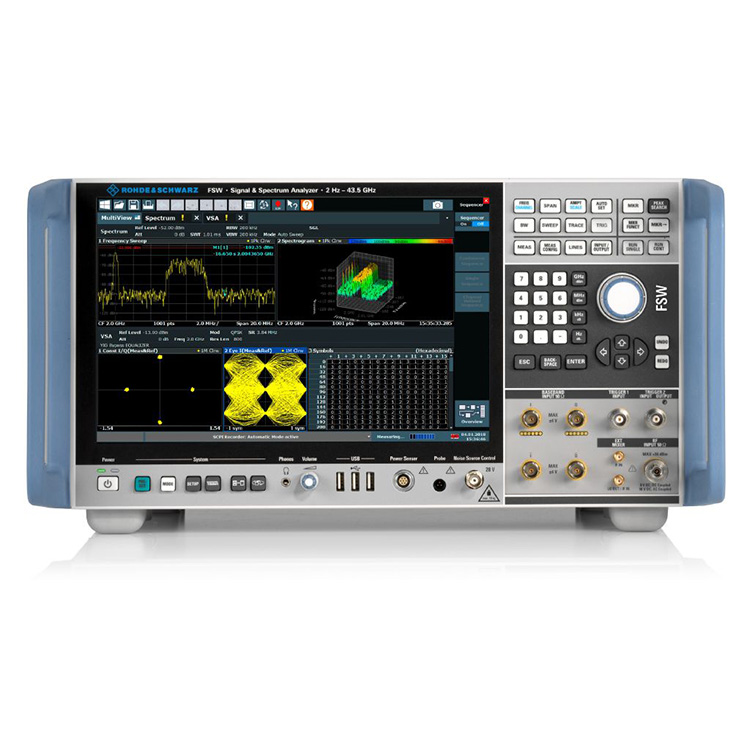

R&S FSW85 signaali- ja spektrianalysaattori
  • R&S FSW85 signaali- ja spektrianalysaattoriR&S FSW85 signaali- ja spektrianalysaattori
  • R&S FSW85 signaali- ja spektrianalysaattoriR&S FSW85 signaali- ja spektrianalysaattori
  • R&S FSW85 signaali- ja spektrianalysaattoriR&S FSW85 signaali- ja spektrianalysaattori
  • R&S FSW85 signaali- ja spektrianalysaattoriR&S FSW85 signaali- ja spektrianalysaattori
  • R&S FSW85 signaali- ja spektrianalysaattoriR&S FSW85 signaali- ja spektrianalysaattori

R&S FSW85 signaali- ja spektrianalysaattori

Ammattimaisena valmistajana haluamme tarjota sinulle R&S FSW85 -signaali- ja spektrianalysaattorin. Ja tarjoamme sinulle parhaan myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen. Kehittyneet signaali- ja spektrianalysaattorit sisältävät usein ominaisuuksia viestintäjärjestelmissä käytettyjen modulaatiomenetelmien syvälliseen analysointiin.

Lähetä kysely

Tuotteen Kuvaus

Ammattimaisena valmistajana haluamme tarjota sinulle R&S FSW85 -signaali- ja spektrianalysaattorin. Nämä analysaattorit on tyypillisesti varustettu erilaisilla liitännöillä, kuten USB, Ethernet tai GPIB, tiedonsiirtoa, kauko-ohjausta ja integrointia muihin testilaitteisiin tai ohjelmistoihin varten.

R&S FSW85 signaali- ja spektrianalysaattori

Mallit Taajuusalue Vaiheen kohina Max. analyysikaistan leveys
R&S®FSW85
Tilausnumero 1331.5003.85
2 Hz - 85 GHz (R&S®FSW-B90G-vaihtoehdolla: 2 Hz - 90 GHz) < –136 dBc (1 Hz)
(f = 1 GHz, 10 kHz:n siirtymä)
512 MHz


Keskeisiä faktoja

Verraton pieni vaihekohina ja markkinoiden paras herkkyys

8,3 GHz:n sisäinen analyysikaistanleveys

800 MHz reaaliaikainen analyysikaistanleveys

SCPI-tallennin yksinkertaistaa koodin luomista

Suuri dynaaminen alue mahdollistaa erinomaisen EVM-suorituskyvyn


Ylivoimainen RF-suorituskyky

RF-suorituskyky, joka täyttää tiukat vaatimukset

R&S FSW85 -signaali- ja spektrianalysaattori määrittelee uudelleen huippuluokan signaali- ja spektrianalysaattorit tarjoten ylivertaisen RF-vaihekohinan, näytettävän keskimääräisen kohinatason, keskinäismodulaation vaimennuksen ja dynaamisen alueen ACLR- ja harmonisten mittausten kannalta.

Vaiheen kohina

Vaihekohina 10 GHz:n kantoaaltotaajuudella 10 kHz:n poikkeamalla kantoaaltoon nähden: tyyppi. –133 dBc (1 Hz).


Kehittynyt käyttöliittymä

Suunniteltu mukavuuden vuoksi

12,1 tuuman korkearesoluutioinen monikosketusnäyttö eletuella - litteä muotoilu Windows 10 -ulkoasulla

Erilaisia ​​mittauksia voidaan näyttää samanaikaisesti erillisissä ikkunoissa, mikä helpottaa tulosten tulkintaa

Sisäänrakennettu SCPI-tallennin yksinkertaistaa koodin luomista automaattisia, kauko-ohjattavia mittauksia varten

Kätevä käyttöliittymä

Edistyksellinen R&S®FSW, 12,1 tuuman korkea resoluutio, monikosketusnäyttö ja paljon muuta.


Pysy ajan tasalla 5G-kehityksestä

Syvällinen 5G fyysisen kerroksen signaalianalyysi

R&S®FSW:n skaalautuva, laaja sisäinen analyysikaistanleveys jopa 8,3 GHz mahdollistaa laskevan siirtotien signaalin koko kaistanleveyden kaappauksen ja koko järjestelmän arvioinnin.

R&S®FSW-K144- ja R&S®FSW-K145-vaihtoehdot kattavat 3GPP 5G NR:n downlink- ja uplink-kaistan mittaukset. Jokainen signaalin alikehys analysoidaan ja tarjotaan laaja valikoima mittaustuloksia, mukaan lukien eri kanavien ja signaalien EVM, taajuus ja teho.

R&S®FSW-K144 5G Uusi radio-downlink-sovellus

R&S®FSW-K144 tunnistaa ja asettaa useita parametreja automaattisesti, jolloin sinulla on enemmän aikaa keskittyä yksityiskohtaisen analyysin oivalluksiin.


Laajat tutka-analyysitoiminnot

Nopea ja kattava tutkasignaalianalyysi

Laajan analyysikaistanleveyden (jopa 8,3 GHz) lisäksi R&S®FSW-analyysitoiminnot ovat välttämättömiä tutkatestauksessa.

R&S®FSW-K6-pulssinmittaussovellus mittaa kaikki olennaiset pulssiparametrit yhdellä näppäimen painalluksella

R&S®FSW-K6S-aikasivukeilan mittausvaihtoehto mittaa pulssin kompressioparametreja

R&S®FSW-K60/K60H-optio analysoi taajuushyppelysignaalit

R&S®FSW-K6 pulssin mittausvaihtoehto

R&S®FSW-K6-pulssinmittaussovellus mittaa kaikki olennaiset pulssiparametrit napin painalluksella.


Autojen tutkan signaalianalyysi

Kuvaton laajakaistasignaalianalyysi E-kaistalla

R&S®FSW85-signaali- ja spektrianalysaattorissa on YIG-esivalitsin 8 GHz - 85 GHz taajuuksille, mikä tarjoaa kuvattoman spektrianalyysin. Laaja analyysikaistanleveys (jopa 8,3 GHz) yhdistettynä R&S®FSW-K60/-K60C-transienttianalyysi-/chirp-mittausvaihtoehtoon mahdollistaa jopa 5 GHz:n levyisten FMCW-signaalien karakterisoinnin, kuten autotutkissa käytetyt.

Autojen tutkamittaukset

FMCW-signaali 2 GHz:n kaistanleveydellä 77 GHz:llä mitattuna lisävarusteella R&S®FSW-K60C ja R&S®FSW-B2001 2 GHz:n sisäisellä kaistanleveyden laajennuksella


Ihanteellinen satelliitti RF-testaukseen

Tehokkaat mittausratkaisut satelliittien hyötykuormien, hyötykuorma-alijärjestelmien ja komponenttien suunnitteluun, kehittämiseen ja testaamiseen

R&S®FSW tarjoaa omistettuja mittaussovelluksia kriittisimpiin mittauksiin, kuten ryhmäviiveeseen, lineaarisuuteen, vahvistuksen siirtoon, kohinan tehosuhteeseen (NPR) jne. Se demoduloi myös useiden standardien, kuten DVB-S2X ja OneWeb, satelliittien RF-signaaleja. R&S®FSW-skaalautuva, laaja analyysikaistanleveys (jopa 8,3 GHz) vastaa laajojen signaalin kaistanleveyksien kasvavaan kysyntään.

R&S®FSW-K17 monikantoaaltoryhmän viivemittaukset

Mittaa absoluuttisen ja suhteellisen ryhmän viiveen suurella tarkkuudella millisekuntien sisällä.


Reaaliaikainen spektrianalyysi

Älä missaa mitään reaaliaikaisen spektrianalyysivaihtoehdon avulla

R&S®FSW:n reaaliaikaiset vaihtoehdot antavat käyttäjille mahdollisuuden havaita luotettavasti erittäin lyhyet satunnaiset häiriöt nanosekunnin alueella jopa tehokkaiden kantoaaltojen välittömässä läheisyydessä – jopa 800 MHz:n kaistanleveydellä. Reaaliaikaisen spektrianalyysin avulla käyttäjät voivat analysoida olemassa olevia taajuushyppelyalgoritmeja ja luoda vaihtoehtoisia algoritmeja estämään samalla taajuuskaistalla toimivien eri standardien signaalien törmäykset.

ISM-kaistan reaaliaikainen spektri 2,4 GHz:llä

Analysoi ja estää törmäykset eri standardien signaalien välillä, jotka toimivat samalla taajuuskaistalla (esim. WLAN ja Bluetooth®).


Tehokas vektorisignaalianalyysisovellus

Digitaalinen signaalianalyysi

R&S®FSW-K70-vektorisignaalianalyysivaihtoehdon avulla käyttäjät voivat analysoida joustavasti digitaalisesti moduloituja yksittäisiä kantoaaltoja aina bittitasolle asti. Selkeästi jäsennelty käyttökonsepti yksinkertaistaa mittauksia laajasta analyysityökaluvalikoimasta huolimatta. R&S®FSW-K70M mahdollistaa signaalien analysoinnin kahdella eri modulaatiomenetelmällä, kuten DVB-S2X-signaalilla. R&S®FSW-K70P-laajennus mittaa raakabittivirheen. nopeus (BER) PRBS-datalle PRBS23 asti.

1024QAM-moduloidun signaalin analyysi

Konstellaatiokaavio, tulostaulukko, symbolitaulukko ja EVM-jakauma.
