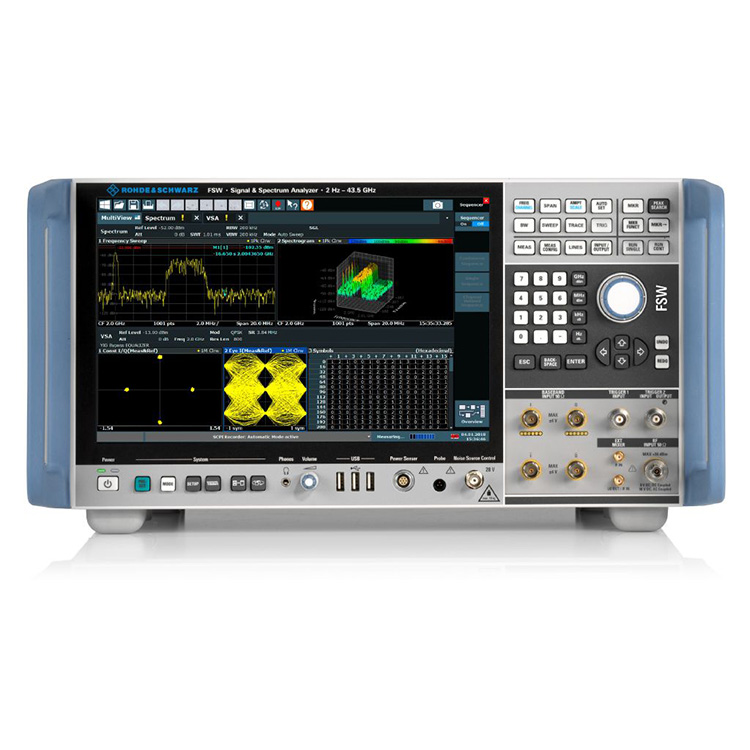

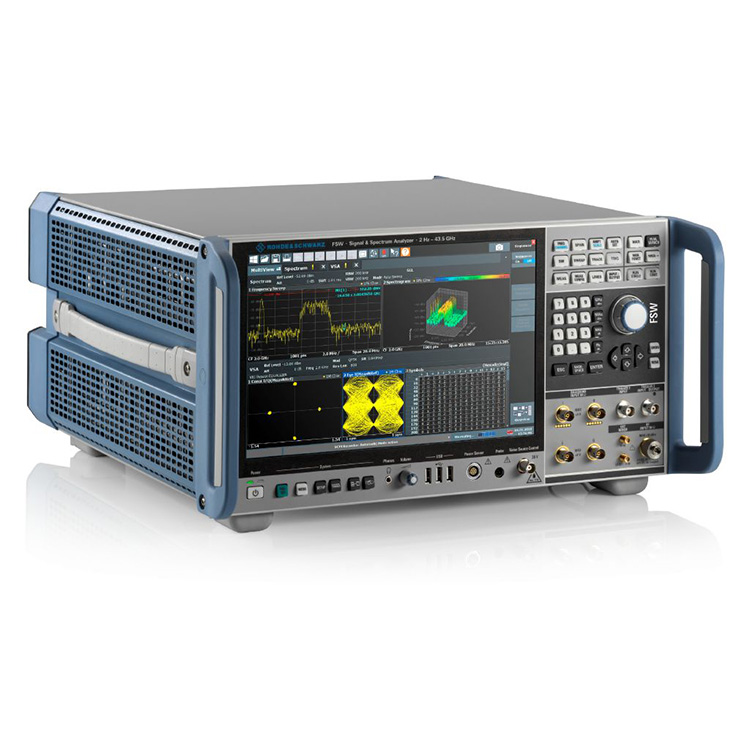

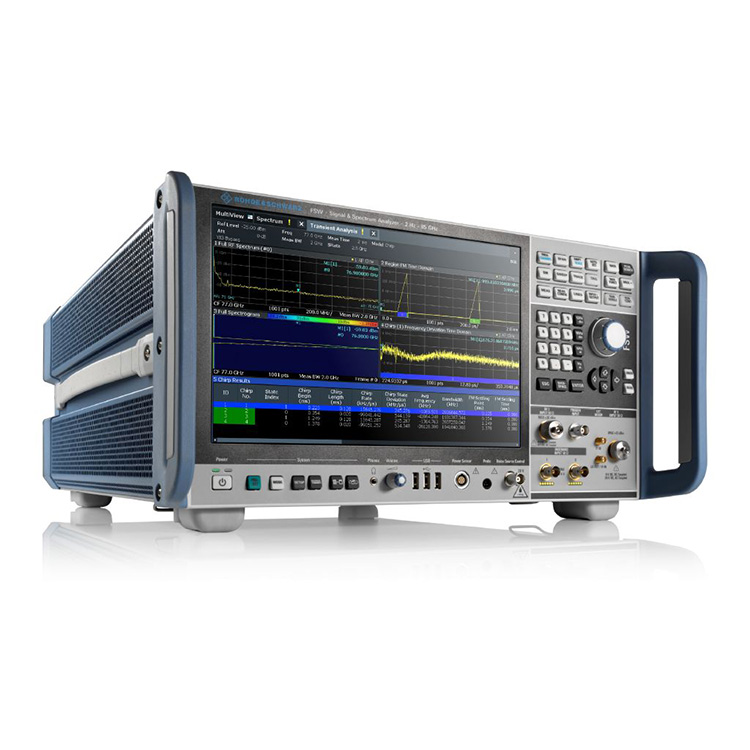

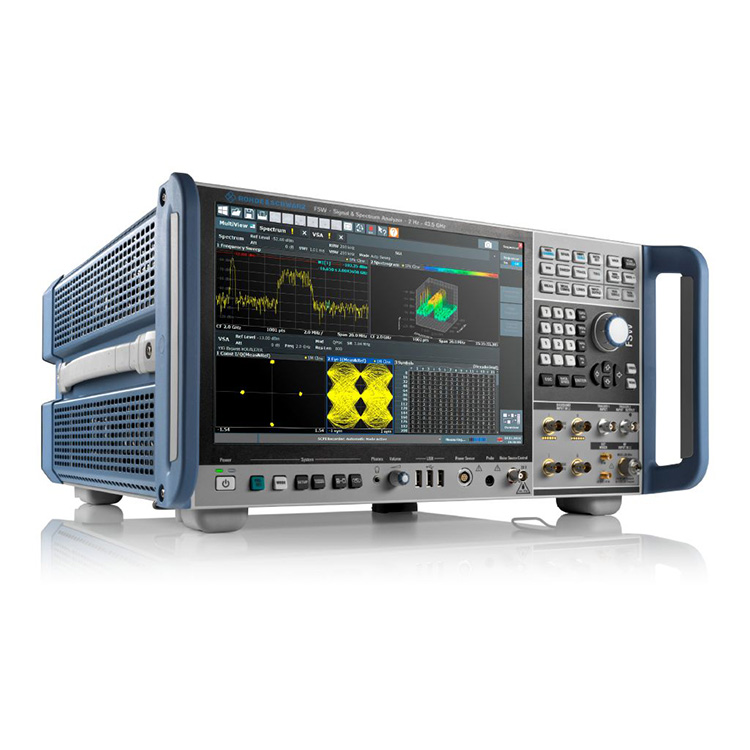

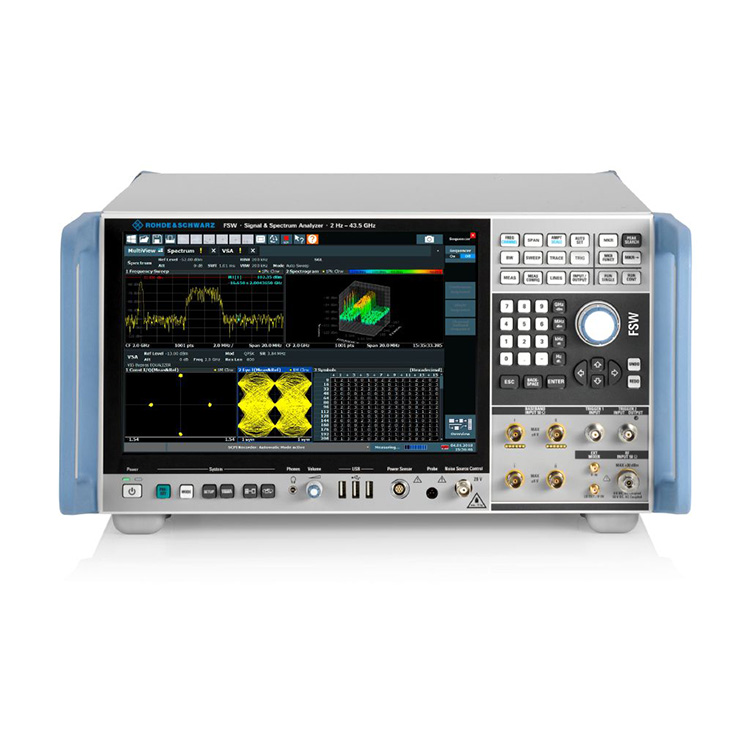

R&S FSW50 signaali- ja spektrianalysaattori

Dongguan Qihang Electronic Technology Co., Ltd. on kiinalainen valmistaja ja toimittaja, joka valmistaa pääasiassa R&S FSW50 -signaali- ja spektrianalysaattoria monen vuoden kokemuksella. Toivottavasti rakentaa liikesuhdetta kanssasi. Useiden jäljitysnäyttöjen avulla käyttäjät voivat verrata ja peittää signaalijälkiä paremman analysoinnin ja vertailun saavuttamiseksi.

Lähetä kysely

Tuotteen Kuvaus

Dongguan Qihang Electronic Technology Co., Ltd. on kiinalainen valmistaja ja toimittaja, joka valmistaa pääasiassa R&S FSW50 -signaali- ja spektrianalysaattoria monen vuoden kokemuksella. Markkerit: Markkereita käytetään tiettyjen taajuuksien tai amplitudien tunnistamiseen spektrin ja signaalin aaltomuodon sisällä. Ne auttavat käyttäjiä suorittamaan tarkkoja mittauksia ja analyyseja.

R&S FSW50 signaali- ja spektrianalysaattori

Mallit Taajuusalue Vaiheen kohina Max. analyysikaistan leveys
R&S®FSW50
Tilausnumero 1331.5003.50
2 Hz - 50 GHz < –136 dBc (1 Hz)
(f = 1 GHz, 10 kHz:n siirtymä)
512 MHz


Keskeisiä faktoja

Verraton pieni vaihekohina ja markkinoiden paras herkkyys

8,3 GHz:n sisäinen analyysikaistanleveys

800 MHz reaaliaikainen analyysikaistanleveys

SCPI-tallennin yksinkertaistaa koodin luomista

Suuri dynaaminen alue mahdollistaa erinomaisen EVM-suorituskyvyn


Ylivoimainen RF-suorituskyky

RF-suorituskyky, joka täyttää tiukat vaatimukset

R&S FSW50 -signaali- ja spektrianalysaattori määrittelee uudelleen huippuluokan signaali- ja spektrianalysaattorit tarjoten ylivertaisen RF-vaihekohinan, näytettävän keskimääräisen kohinatason, keskinäismodulaation vaimennuksen ja dynaamisen alueen ACLR- ja harmonisten mittausten kannalta.

Vaiheen kohina

Vaihekohina 10 GHz:n kantoaaltotaajuudella 10 kHz:n poikkeamalla kantoaaltoon nähden: tyyppi. –133 dBc (1 Hz).


Kehittynyt käyttöliittymä

Suunniteltu mukavuuden vuoksi

12,1 tuuman korkearesoluutioinen monikosketusnäyttö eletuella - litteä muotoilu Windows 10 -ulkoasulla

Erilaisia ​​mittauksia voidaan näyttää samanaikaisesti erillisissä ikkunoissa, mikä helpottaa tulosten tulkintaa

Sisäänrakennettu SCPI-tallennin yksinkertaistaa koodin luomista automaattisia, kauko-ohjattavia mittauksia varten

Kätevä käyttöliittymä

Edistyksellinen R&S®FSW, 12,1 tuuman korkea resoluutio, monikosketusnäyttö ja paljon muuta.


Pysy ajan tasalla 5G-kehityksestä

Syvällinen 5G fyysisen kerroksen signaalianalyysi

R&S®FSW:n skaalautuva, laaja sisäinen analyysikaistanleveys jopa 8,3 GHz mahdollistaa laskevan siirtotien signaalin koko kaistanleveyden kaappauksen ja koko järjestelmän arvioinnin.

R&S®FSW-K144- ja R&S®FSW-K145-vaihtoehdot kattavat 3GPP 5G NR:n downlink- ja uplink-kaistan mittaukset. Jokainen signaalin alikehys analysoidaan ja tarjotaan laaja valikoima mittaustuloksia, mukaan lukien eri kanavien ja signaalien EVM, taajuus ja teho.

R&S®FSW-K144 5G Uusi radio-downlink-sovellus

R&S®FSW-K144 tunnistaa ja asettaa useita parametreja automaattisesti, jolloin sinulla on enemmän aikaa keskittyä yksityiskohtaisen analyysin oivalluksiin.


Laajat tutka-analyysitoiminnot

Nopea ja kattava tutkasignaalianalyysi

Laajan analyysikaistanleveyden (jopa 8,3 GHz) lisäksi R&S®FSW-analyysitoiminnot ovat välttämättömiä tutkatestauksessa.

R&S®FSW-K6-pulssinmittaussovellus mittaa kaikki olennaiset pulssiparametrit yhdellä näppäimen painalluksella

R&S®FSW-K6S-aikasivukeilan mittausvaihtoehto mittaa pulssin kompressioparametreja

R&S®FSW-K60/K60H-optio analysoi taajuushyppelysignaalit

R&S®FSW-K6 pulssin mittausvaihtoehto

R&S®FSW-K6-pulssinmittaussovellus mittaa kaikki olennaiset pulssiparametrit napin painalluksella.


Autojen tutkan signaalianalyysi

Kuvaton laajakaistasignaalianalyysi E-kaistalla

R&S®FSW85-signaali- ja spektrianalysaattorissa on YIG-esivalitsin 8 GHz - 85 GHz taajuuksille, mikä tarjoaa kuvattoman spektrianalyysin. Laaja analyysikaistanleveys (jopa 8,3 GHz) yhdistettynä R&S®FSW-K60/-K60C-transienttianalyysi-/chirp-mittausvaihtoehtoon mahdollistaa jopa 5 GHz:n levyisten FMCW-signaalien karakterisoinnin, kuten autotutkissa käytetyt.

Autojen tutkamittaukset

FMCW-signaali 2 GHz:n kaistanleveydellä 77 GHz:llä mitattuna lisävarusteella R&S®FSW-K60C ja R&S®FSW-B2001 2 GHz:n sisäisellä kaistanleveyden laajennuksella


Ihanteellinen satelliitti RF-testaukseen

Tehokkaat mittausratkaisut satelliittien hyötykuormien, hyötykuorma-alijärjestelmien ja komponenttien suunnitteluun, kehittämiseen ja testaamiseen

R&S®FSW tarjoaa omistettuja mittaussovelluksia kriittisimpiin mittauksiin, kuten ryhmäviiveeseen, lineaarisuuteen, vahvistuksen siirtoon, kohinan tehosuhteeseen (NPR) jne. Se demoduloi myös useiden standardien, kuten DVB-S2X ja OneWeb, satelliittien RF-signaaleja. R&S®FSW-skaalautuva, laaja analyysikaistanleveys (jopa 8,3 GHz) vastaa laajojen signaalin kaistanleveyksien kasvavaan kysyntään.

R&S®FSW-K17 monikantoaaltoryhmän viivemittaukset

Mittaa absoluuttisen ja suhteellisen ryhmän viiveen suurella tarkkuudella millisekuntien sisällä.


Reaaliaikainen spektrianalyysi

Älä missaa mitään reaaliaikaisen spektrianalyysivaihtoehdon avulla

R&S®FSW:n reaaliaikaiset vaihtoehdot antavat käyttäjille mahdollisuuden havaita luotettavasti erittäin lyhyet satunnaiset häiriöt nanosekunnin alueella jopa tehokkaiden kantoaaltojen välittömässä läheisyydessä – jopa 800 MHz:n kaistanleveydellä. Reaaliaikaisen spektrianalyysin avulla käyttäjät voivat analysoida olemassa olevia taajuushyppelyalgoritmeja ja luoda vaihtoehtoisia algoritmeja estämään samalla taajuuskaistalla toimivien eri standardien signaalien törmäykset.

ISM-kaistan reaaliaikainen spektri 2,4 GHz:llä

Analysoi ja estää törmäykset eri standardien signaalien välillä, jotka toimivat samalla taajuuskaistalla (esim. WLAN ja Bluetooth®).


Tehokas vektorisignaalianalyysisovellus

Digitaalinen signaalianalyysi

R&S®FSW-K70-vektorisignaalianalyysivaihtoehdon avulla käyttäjät voivat analysoida joustavasti digitaalisesti moduloituja yksittäisiä kantoaaltoja aina bittitasolle asti. Selkeästi jäsennelty käyttökonsepti yksinkertaistaa mittauksia laajasta analyysityökaluvalikoimasta huolimatta. R&S®FSW-K70M mahdollistaa signaalien analysoinnin kahdella eri modulaatiomenetelmällä, kuten DVB-S2X-signaalilla. R&S®FSW-K70P-laajennus mittaa raakabittivirheen. nopeus (BER) PRBS-datalle PRBS23 asti.

1024QAM-moduloidun signaalin analyysi

Konstellaatiokaavio, tulostaulukko, symbolitaulukko ja EVM-jakauma.
