Kompakti nelikanavainen vektorisignaaligeneraattori, joka pystyy tuottamaan signaalia jopa 8,5 GHz:n taajuudella 960 MHz:n modulaatiokaistanleveydellä kanavaa kohti
Kehittyvät tekniikat langattomassa viestinnässä ja ilmailun puolustussovelluksissa vaativat suurempaa taajuuden peittoa käyttämällä monimutkaisia modulaatiomenetelmiä, kuten usean tulon monilähtö (MIMO), keilanmuodostus ja multipleksointi tiedonsiirron maksimoimiseksi. MXG-vektorisignaaligeneraattori tarjoaa johdonmukaisia ja toistettavia tuloksia, jotka ovat ihanteellisia laajakaistaiseen monikanavatestaukseen. MXG:n mukautetut DAC-sovelluskohtaiset integroidut piirit (ASIC) käyttävät suoraa digitaalista synteesiä (DDS) tuottaakseen tarkat signaalit vääristymien minimoimiseksi ja komponenttien ja moduulien suunnittelun kehittyvien standardien täyttämiseksi.
Tukee sotilaallista radioviestinnän emulointia ja MIMO-testiä 4 ainutlaatuisella lähdöllä 2U:n laatikossa.
Kattaa taajuusalueen 9 kHz - 8,5 GHz luokkansa parhaalla EVM-, ACPR- ja vaihekohinalla.
Tarjoaa 960 MHz RF-modulaatiokaistan DDS-tekniikalla.
Maksimoi testin tarkkuuden ja taajuusvasteen sisäänrakennetulla heijastusmittarilla.

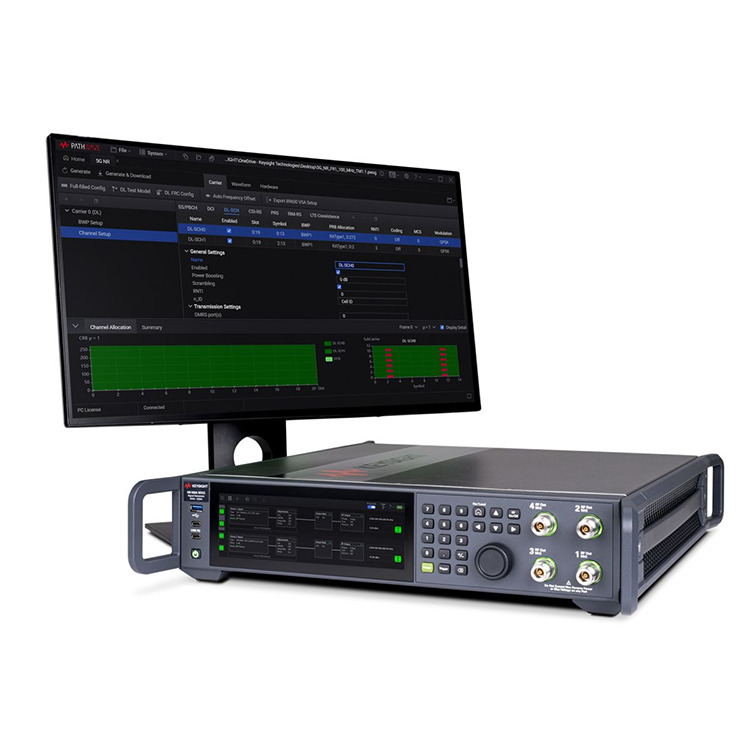

Luo langattomiin standardeihin perustuvia signaaleja Keysight PathWave -signaalin generointiohjelmistolla.
Mahdollistaa nopean yhteyden KeysightCaren teknisen tuen insinöörien tiimiin.
| Kaistanleveysvaihtoehdot: | 250 MHz 500 MHz 960 MHz |
| Baseband-generaattoritila: | Aaltomuodon toisto |
| Muotoseikka: | Pöytätaso |
| Taajuus: | 9 kHz - 8,5 GHz |
| Taajuusasetukset: | 3 GHz 6 GHz 8,5 GHz |
| Yliaallot @1 GHz: | -35 dBc (mittaus) |
| Ei-harmoniset @1 GHz: | -85 dBc (mittaus) |
| Lähtöteho @1 GHz: | +27 dBm (mitta) |
| Suorituskykytaso: | ◆◆◆◆◇◇ |
| Vaihekohina @1 GHz (20 kHz offset): | -147 dBc/Hz (10 kHz offset) (mitta) |
| Pyyhkäisytila: | Ei saatavilla |
| Tyyppi: | Vektori |
| Aaltomuodon toistomuisti: | 2048 MSa |
