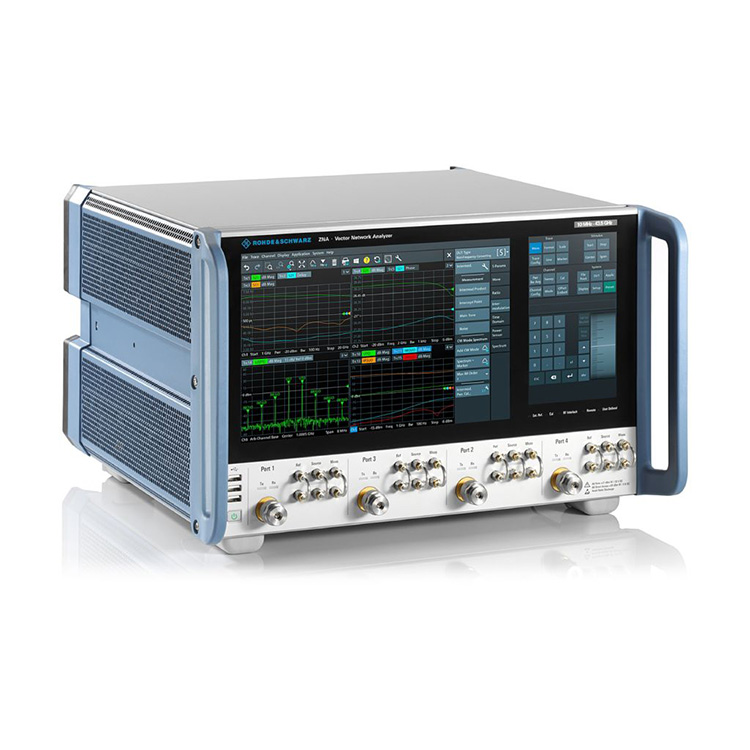

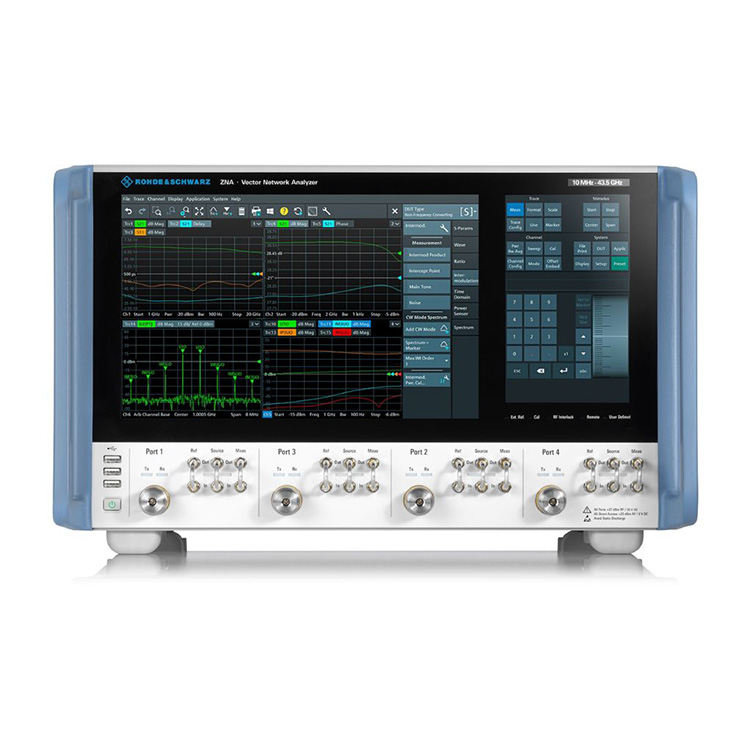

Seuraavassa esitellään korkealaatuiset R&S ZNA26 Vector Network Analyzers -analysaattorit, joiden toivon auttavan sinua ymmärtämään sitä paremmin. R&S®ZNA-vektoriverkkoanalysaattorit ovat R&S VNA -portfolion huippuluokan sarja: erinomainen RF-suorituskyky yhdistyy laajaan valikoimaan ohjelmistoominaisuuksia ja ainutlaatuista laitteistokonseptia.
Mallit | Portit | Taajuus | Liittimet |
R&S®ZNA26 Tilausnumero 1332.4500.22 |
2 porttia | 10 MHz - 26,5 GHz | 3,5 mm (m) |
R&S®ZNA26 Tilausnumero 1332.4500.26 |
4 porttia | 10 MHz - 26,5 GHz | 3,5 mm (m) |
10 MHz - 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)
Saatavilla kaksi tai neljä porttia
Erinomainen RF-suorituskyky
Jopa neljä integroitua lähdettä
Ainutlaatuinen ja intuitiivinen kosketustoiminto
Korkea suorituskyky ja nopea nopeus edistyneisiin mittaustehtäviin
Tarkat mittaukset aktiivisista ja passiivisista komponenteista
Laaja dynaaminen alue luonnehtia jopa testattavana olevia voimakkaasti estäviä laitteita
Erinomainen vakaus, alhainen jälkimelu ja erinomaiset raakajärjestelmätiedot takaavat korkean luotettavuuden
Korkea tarkkuus soveltuu myös metrologisiin sovelluksiin
Laaja tehoalue
R&S®ZNA43 neljällä portilla ja suoralla kanavakäytöllä
Tehokas ja yleinen mittausjärjestelmä
Valinnainen suora kanavapääsy laajalle dynaamiselle alueelle, ulkoisille testiasennuksille ja järjestelmäintegraatiolle
Jopa neljä sisäistä vaihekoherenttia lähdettä suuren joustavuuden ja lyhyiden pyyhkäisyaikojen takaamiseksi
Jopa kaksi sisäistä vastaanottimen LO:ta nopeita mikserimittauksia varten alhaisella jäljityskohinalla
Jopa kahdeksan itsenäistä vastaanotinta luotettavia monikanavaisia vaihemittauksia varten
Jopa neljä sisäistä pulssimodulaattoria ja pulssigeneraattoria
Valinnaiset lähteen ja vastaanottimen askelvaimentimet käyttökelpoisen tehoalueen laajentamiseen
Haastavat mittaukset intuitiivisesti konfiguroituina
Aika-alueen analyysi ja laajennetut ominaisuudet silmäkaaviona signaalin eheyden varmistamiseksi
Skalaarimikserimittaukset ja taajuusmuunnoksen mittaukset
Vektorisekoittimen mittaukset edistyneille mikserimittauksille
Taajuusmuunnosmittaukset sekoittimissa/muuntimissa ilman LO-pääsyä
Spektrianalyysitila testattavan laitteen laajaan analyysiin
Reaaliaikaisen mittauksen epävarmuuslaskenta plus varmennusmittaus (METAS VNA Tools)
Intuitiivinen kosketuspohjainen käyttö hienostuneella käyttöliittymällä
Kaksi erillistä kosketusnäyttöä kätevään käyttöön
Käyttäjän valitseman sisällön (esim. SCPI-komennot) näyttäminen pienemmällä näytöllä on mahdollista
Tehokas käyttö monikosketuseleillä
Ilmainen kanavien konfigurointi, kaaviot vetämällä ja pudottamalla
DUT-keskeinen lähestymistapa, joka mukautuu käyttäjän tarpeisiin ja optimoi asetukset
Laajat arviointiominaisuudet mittausjälkien yksityiskohtaiseen analysointiin
Kehittyneet mittausominaisuudet
Taajuuslaajennus jopa 1,1 THz R&S®ZVA-Z- ja R&S®ZC-muunninperheillä.
Erilaisia lisävarusteita kalibrointiin, todentamiseen ja erilaisiin mittauksiin
Mekaaniset kalibrointi- ja tarkistussarjat
Automaattiset kalibrointiyksiköt
Sisäänrakennetut kalibrointiyksiköt kalibrointitietojen päivittämiseen in situ
Testaa kaapelit
Momenttiavaimet
R&S®NRP-tehoanturiperheen tuki
Automaattinen kalibrointiyksikkö, tehoanturi ja kalibrointisekoitin.
