Voit olla varma, että ostat R&S NRP67SN-V kolmitiedioditehoanturit tehtaaltamme. R&S®NRPxxS/SN-tehoanturit käyttävät kolmea erillistä diodipolkua, joista jokainen toimii optimaalisella ilmaisinalueella. Tämän seurauksena keskimääräinen teho voidaan määrittää suurella tarkkuudella modulaatiotyypistä riippumatta.
| Mallit | R&S®NRP67SN-V |
| Taajuusalue | 50 MHz - 67 GHz |
| Tasoalue | -70 dBm - +20 dBm |
| LAN-liitäntä | √ |
| Liittimen tyyppi | 1,85 mm (m) |
Nopeat ja tarkat tehonmittaukset CW- ja moduloiduille signaaleille
100 000 lukemaa/s

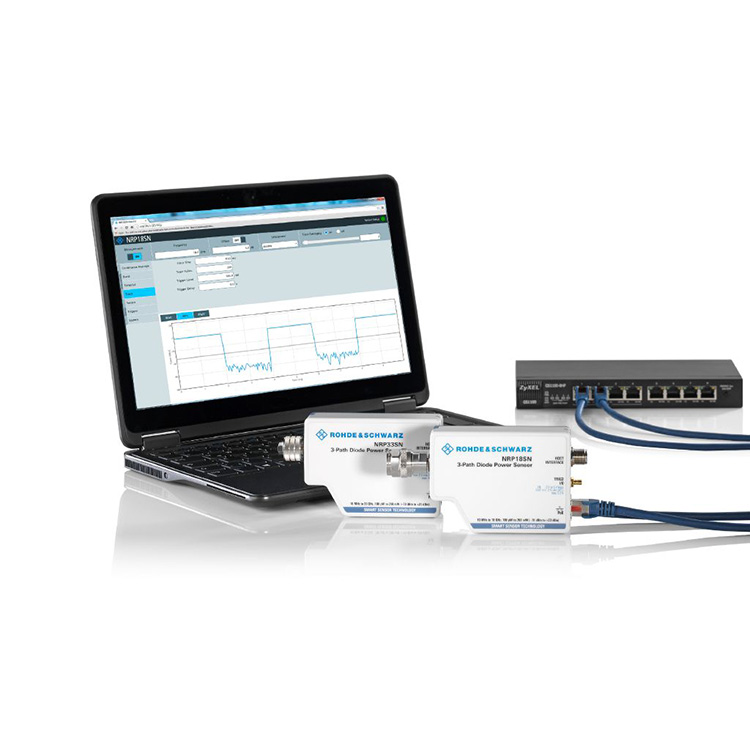

Ohjaus ja valvonta LAN:n ja USB:n kautta
Anturit suuritehoisiin sovelluksiin
Joustava käyttö R&S®NRX-perusyksiköllä

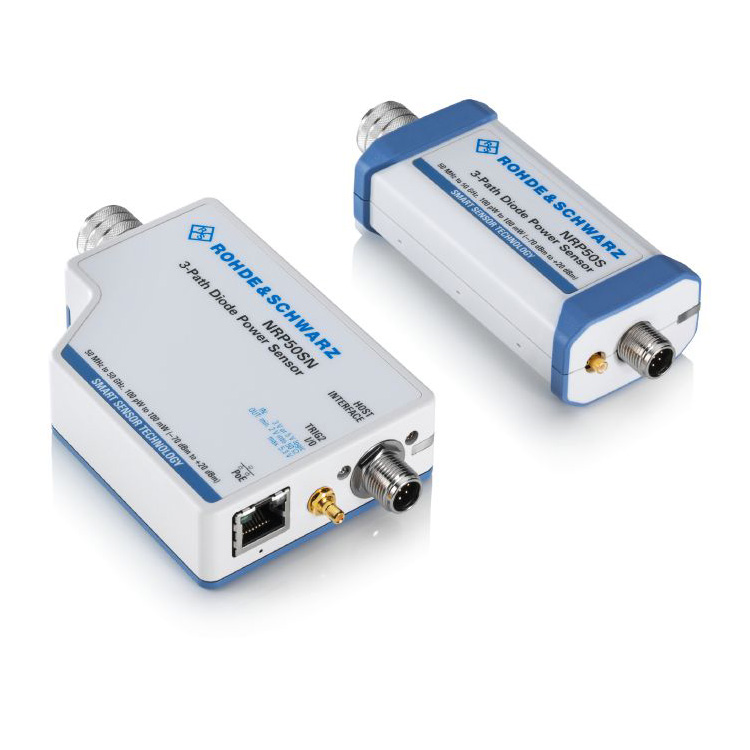

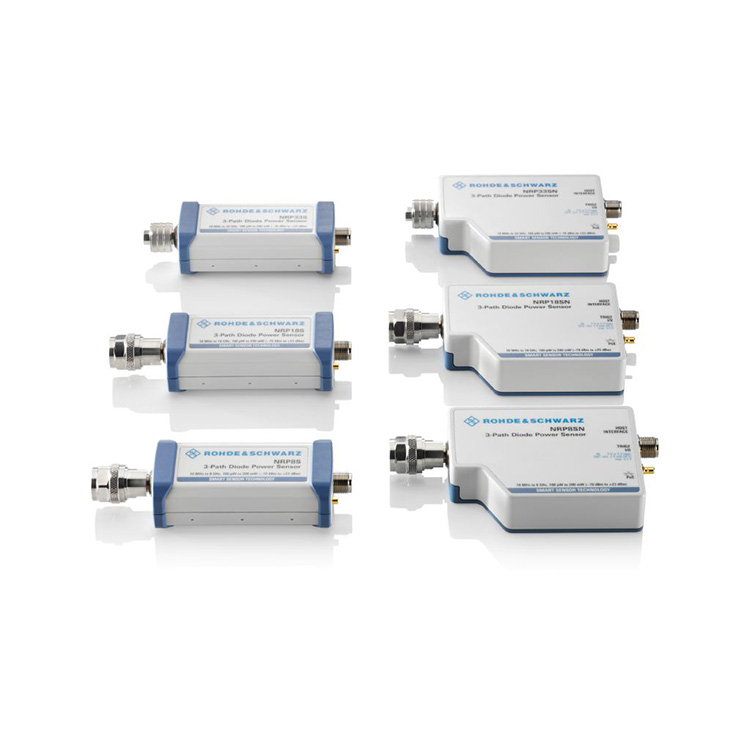

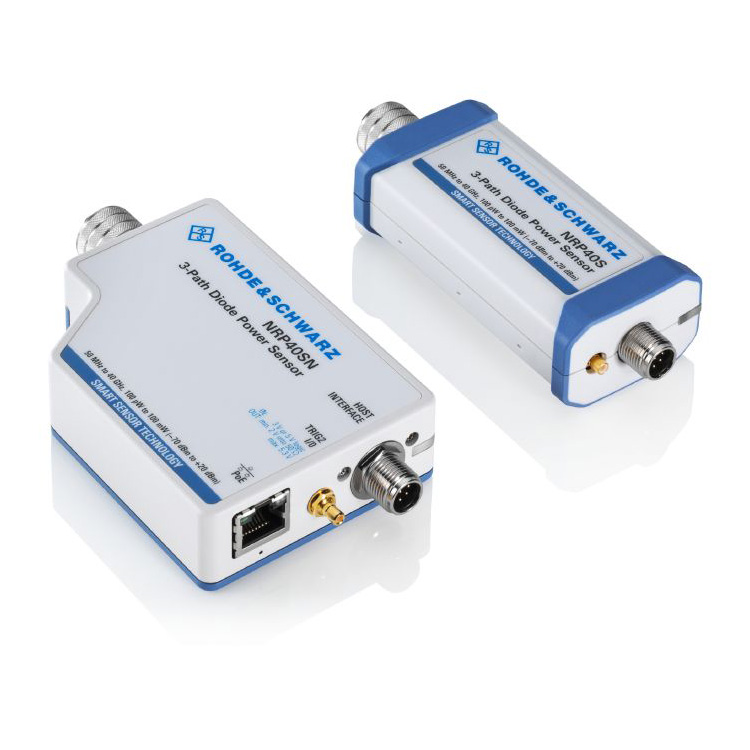

R&S®NRPxxS/SN-tehoanturit käyttävät kolmea erillistä diodipolkua, joista jokainen toimii optimaalisella ilmaisinalueella. Tämän seurauksena keskimääräinen teho voidaan määrittää suurella tarkkuudella modulaatiotyypistä riippumatta. Häiriösignaalit tai harmoniset eivät juurikaan vaikuta mittaustuloksiin. Siksi R&S®NRPxxS/SN-tehoanturit käyttäytyvät samalla tavalla kuin lämpötehoanturit, mutta tarjoavat huomattavasti suuremman nopeuden. Ne tarjoavat jopa 93 dB:n dynaamisen alueen erinomaisella alarajalla –70 dBm.
Ihanteellinen ratkaisu moniin sovelluksiin
Kolmitiedioditehoanturit soveltuvat useisiin sovelluksiin, koska ne tukevat jatkuvaa keskiarvoa, purskekeskiarvoa, aikavälien keskiarvoa, porttikeskiarvoa ja jäljitysmittauksia. Erinomaisen suorituskyvyn ja ennennäkemättömän mittausnopeuden ja -tarkkuuden antureilla voidaan suorittaa tarkkoja keskimääräisiä tehomittauksia langattomille signaaleille, kuten GSM ja 3GPP, sekä suuremman kaistanleveyden signaaleille, kuten LTE, LTE-Advanced tai 5G.
Parannettu kolmipolkukonsepti
R&S®NRPxxS(N) -tehoanturit käyttävät kolmea erillistä diodipolkua, joista jokainen toimii optimaalisella ilmaisinalueella. Keskimääräinen teho voidaan määrittää suurella tarkkuudella modulaatiotyypistä riippumatta. Häiriösignaalit tai harmoniset eivät juurikaan vaikuta mittaustuloksiin. R&S®NRPxxS(N) -tehoanturit käyttäytyvät siksi samalla tavalla kuin lämpötehoanturit, mutta tarjoavat huomattavasti suuremman nopeuden ja jopa 93 dB:n dynaamisen alueen.
Jopa matalilla tasoilla aina -70 dBm asti
Mittaustarkkuuden lisäämiseksi matalilla tasoilla on tarpeen laskea useiden mittausarvojen keskiarvo. Vaikka keskiarvon laskeminen vähentää kohinakomponenttia, se myös hidastaa mittausta. R&S®NRPxxS(N) -tehoanturit on siksi suunniteltu erittäin alhaista mittauskohinaa ajatellen.
R&S®NRPxxS(N) -tehoanturit voivat suorittaa mittauksia -70 dBm:n alarajaan asti markkinoiden suurimmalla nopeudella ja tarkkuudella.
Rajoittamaton mittausaika jopa 100 000 mittausta/s
Nopeassa jatkuvassa keskiarvotilassa R&S®NRPxxS(N) -tehoanturit voivat suorittaa jopa 100 000 laukaisumittausta sekunnissa 100 µs:n vähimmäistoistoajalla menettämättä yhtään mittausta. Tämä mittausnopeus saavutetaan käyttämällä puskuroitua tilaa. Puskuroidussa tilassa kaikki mitatut tiedot kerätään anturin sisään ja lähetetään yhdessä lohkossa anturin isännälle. R&S®NRPxxS(N)-anturit suorittavat uuden nopean tilan ilman aikarajoituksia!
Suorita tehomittauksia 30 W:iin asti

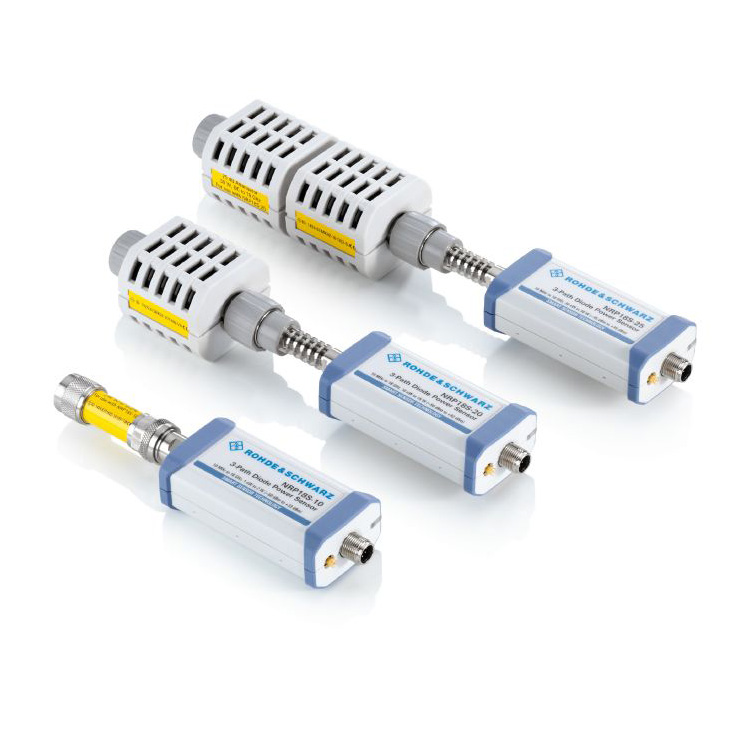

R&S®NRP18S-10, R&S®NRP18S-20 ja R&S®NRP18S-25 suuritehoiset kolmitiedioditehoanturit koostuvat R&S®NRP18S:stä ja 10/20/25 dB ylävirran vaimentimesta. Ne pystyvät suorittamaan tehomittauksia 2 W, 15 W ja 30 W asti. Vaimentimen kanssa käytettäessä anturin ja vaimentimen väliset yhteensopimattomuusvirheet korjataan automaattisesti. Vaimentimen S-parametrit määritetään ja tallennetaan anturiin tuotannon aikana.
Suunniteltu erityisesti käytettäväksi lämpötyhjiökammioissa (TVAC).

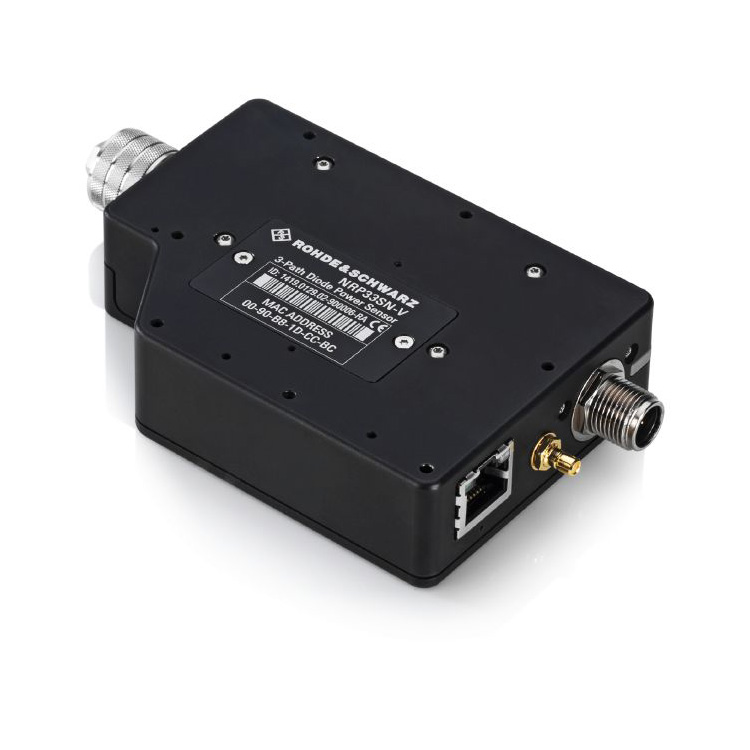

R&S®NRPxxSN-V TVAC-yhteensopiva tehoanturi on suunniteltu satelliittiviestintäsovelluksiin jopa 67 GHz:n taajuusalueella. Kaikki komponentit paistetaan tyhjiökammiossa tuotantoprosessin aikana, joten kaasun poisto on minimoitu. LAN-ominaisuuden ansiosta tehoantureita voidaan helposti ohjata ja valvoa kammion ulkopuolelta, kun taas kotelon tuuletusreiät varmistavat paineen tasauksen.
