Ammattimaisena valmistajana haluamme tarjota sinulle korkealaatuisia Fluke8558A digitaalisia yleismittareita. 8558A jakaa saman alustan kuin täysin ladattu 8588A-referenssiyleismittari.
Ammattimaisena valmistajana haluamme tarjota sinulle korkealaatuisia Fluke8558A digitaalisia yleismittareita. 8558A 8,5-numeroinen yleismittari tarjoaa 5 mega näytettä sekunnissa korkearesoluutioisen digitoinnin järjestelmäautomaatiota varten laboratorioissa ja valmistustestiympäristöissä. Fluken uusi nopea järjestelmäsuunnittelu ja alan nopein suora digitalisointi mahdollistavat merkittävän suorituskyvyn lisäämisen monille automatisoiduille järjestelmäsovelluksille, jotka edellyttävät korkeimman nopeuden ja parhaan tarkkuuden yhdistelmää. Erinomainen tarkkuus toimitetaan laajalla mittausalueella, yli yhdeksällä toiminnolla, ja värinäytöllä on intuitiivinen käyttöliittymä.
8558A jakaa saman alustan kuin täysin ladattu 8588A-referenssiyleismittari. Alustassa on yhteinen intuitiivinen käyttöliittymä, jossa on helposti navigoitava valikkorakenne kaikille määrityksille ja vastaavat SCPI-yhteensopivat komennot automatisoituun ympäristöön. 8588A-alusta takaa vähintään 100 000 lukemaa sekunnissa 4,5 numerolla GPIB:n, USBTMC:n tai Ethernetin kautta ja sisäisen tietomuistin, johon mahtuu jopa 15 miljoonaa lukemaa.

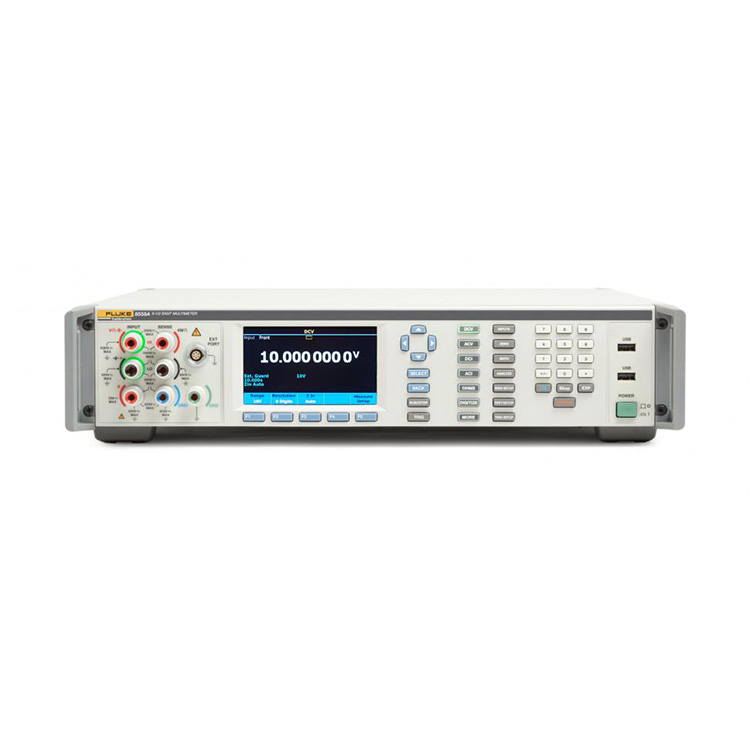

A. Visual Connection Management -päätteet
Aktiiviset liittimet syttyvät ja ohjaavat käyttäjää tekemään oikeat kytkennät.
B. Helppokäyttöiset kokoonpanot
Alue, aukko, tuloimpedanssi, RMS-suodatin ja muut mittauskonfiguraatiot ovat helposti saatavilla.
C. Suuri, kirkas värinäyttö
Intuitiivinen käyttöliittymä ja litteä valikkorakenne helpottavat asetusten käyttämistä ja trendikaavioiden, aaltomuotojen, FFT:n, histogrammin ja tilastojen tarkastelemista.
D. Ohjelmoitava elektroninen kytkin edessä/takana
Poistaa manuaalisen käytön ja mahdollistaa välittömät suhdetulokset yhdellä kauko-ohjauksella.
E. 30 A liitin (vain 8588A; 2A 8558A)
Mahdollistaa alan laajimman virranmittausalueen yhden liittimen kautta.
F. Pehmeät valikkonäppäimet
Mukaudu aktiiviseen toimintoon, joten valikkorakenne on intuitiivinen ja helppo oppia.
G. Monikielinen valinta
Valittavana englanti, kiina, ranska, japani, korea, venäjä ja espanja.
H. Run/Stop-liipaisin
Vaihtaa jatkuvan tai vapaan mittauksen tilan.
I. USB-portit
Lataa tiedot nopeasti ja helposti flash-asemalle.

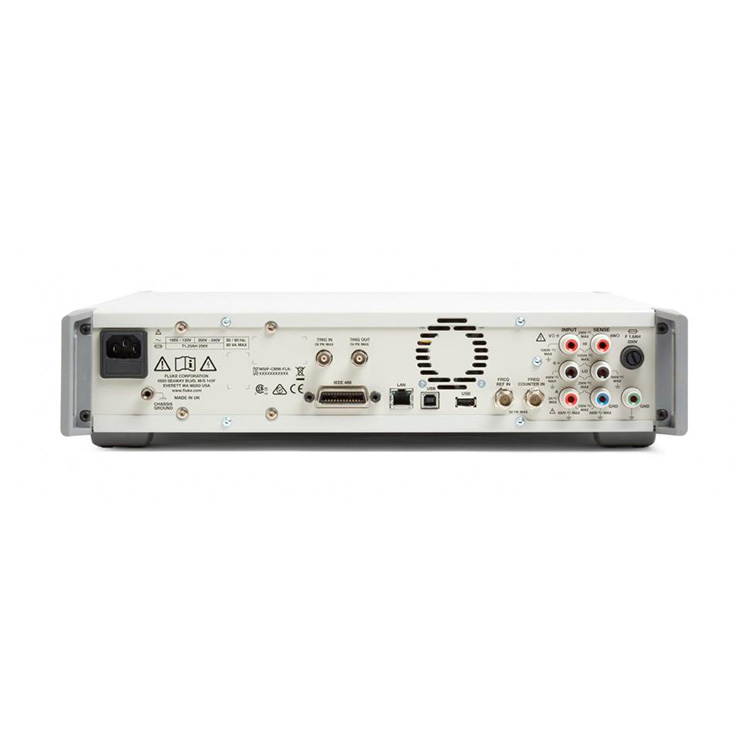

Fluke 8558A huomioteksteillä (takana)
J. Trig in/Trig out
Tarkka laukaisu maksimoi synkronoinnin järjestelmäautomaatiossa.
K. Freq Counter
Mahdollistaa 100 MHz taajuuslaskurin mittauksen taajuudella 0,5 uHz/z.
L. Takapaneelin tuloliittimet
Peilaa etupaneelin tuloliitännät liitäntöjen yhteensopivuuden varmistamiseksi ja mahdollistaa etu-/takaskannausmittauksen.
M. IEEE 488, LAN, USB-liitännät
Vakio etäkäyttöliittymä yksinkertaista järjestelmän integrointia varten.
N. USB-portti
Lataa tiedot nopeasti ja helposti flash-asemalle.
O. 2 A pääte
DC jännite
100 mV - 1000 V (enintään 1050 V)
2,02x täysi mittakaava
Suurin resoluutio: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 vuosi
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 tunnin stabiilisuus
0-10 s lukuaukko (200 ns resoluutio)
DC virta
10 uA - 2 A (8558A)
2,02x täysi mittakaava
Suurin resoluutio: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 vuosi
Lukuaukko 0 ns - 100 s
AC jännite
10 mV - 1000 V, 1 Hz - 10 MHz (enintään 1050 Vrms)
2,02x täysimittakaavainen Vpp, 1,2x täysi mittakaava Vrms
Suurin resoluutio: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 vuosi
AC virta
10 uA - 30 A (vain 8588A; 2 A 8558A)
2,02x täysi skaala Vpp, 1 Hz - 100 kHz 1,2x täysi mittakaava Vrms
Suurin resoluutio: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 vuosi
Resistanssi
1Ω - 10 GΩ (enintään 20 GΩ)
2,02x täysi mittakaava
Suurin resoluutio: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 vuosi
Pienvirran tila, suurjännitetila ja virrankääntö Tru Ohms™
Digitalisoi V
100 mV - 1000 V (enintään 1050 V)
2,02x täysi mittakaava
Suurin resoluutio: 18 bittiä
5 mega-näytettä sekunnissa näytteenottotaajuus
Jopa 20 MHz kaistanleveys
Digitalisoi I
10 μA - 30 A (vain 8588A; 2 A 8558A)
2,02x täysi mittakaava
Suurin resoluutio: 18 bittiä
5 mega-näytettä sekunnissa näytteenottotaajuus
Jopa 4 MHz kaistanleveys
Taajuus tai ajanjakso
Jännite, jopa 10 MHz
Virta, 100 kHz asti
Taajuus jopa 100 MHz BNC:ssä
0,5 μHz/Hz, 1 vuosi
Kapasitanssi
1 nF - 100 mF
400 μF/F, 1 vuosi
Lämpötila
PRT ja termopari
5 mK PRT, 25 mK TC - 1 vuosi
RF teho
Rhode & Schwarz NRP-sarjan DC I ja AC I ulkoinen shuntti
DC I ja AC I ulkoinen shuntti
A40B ja mikä tahansa muu ulkoinen shuntti
Lukunopeus
1 lukema /s @ 8,5 numeroa muistiin
100 000 lukemaa /s @ 4,5 numeroa muistiin
Jopa 5 000 000 (5 MS/s) lukemaa /s haihtuvaan muistiin digitoinnissa V ja I
Jopa 500 000 lukemaa/s siirtää USB:n kautta binäärimuodossa
Mittausmuisti
15 miljoonaa lukemaa epävakaata
7,5 miljoonaa lukemaa epävakaalla aikaleimalla
16 Gt ei-siirtymätön
GPIB, USBTMC, Ethernet
Natiivit SCPI-yhteensopivat etäkomennot
8508A- ja 3458A-emulointitila
Tukee täysin MET/CAL™-kalibrointimenettelykirjastoa Fluke 8508A -emulaatiossa
IVI kuljettaja
USB-muistitikku kätevään tiedonsiirtoon .csv-muodossa
Laukaisumekanismit
Manuaalinen laukaisu
Ulkoinen BNC Trig In ja Trig Out
Sisäinen tai tason liipaisin
Ajastimen laukaisu
Aikakauden laukaisin
Linjan liipaisin
BUS-liipaisin
