Voit olla varma, että ostat E4991B-impedanssianalysaattoreita tehtaaltamme. Impedanssianalysaattori E4991B, jonka taajuusalue on 1 MHz - 3 GHz, 0,65 %:n perustarkkuus laajalla impedanssialueella, materiaalimittausvaihtoehdot lämpötilaominaisuuksien analysointiin sekä permittiivisyyden ja permeabiliteetin suora lukutoiminto.
Voit olla varma, että ostat E4991B-impedanssianalysaattoreita tehtaaltamme. E4991B impedanssianalysaattori 1 MHz - 3 GHz

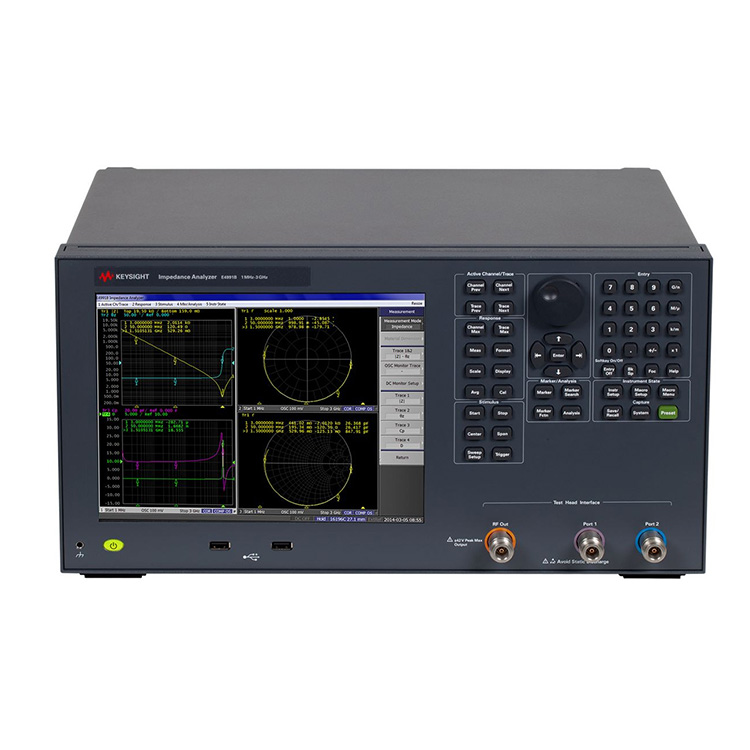

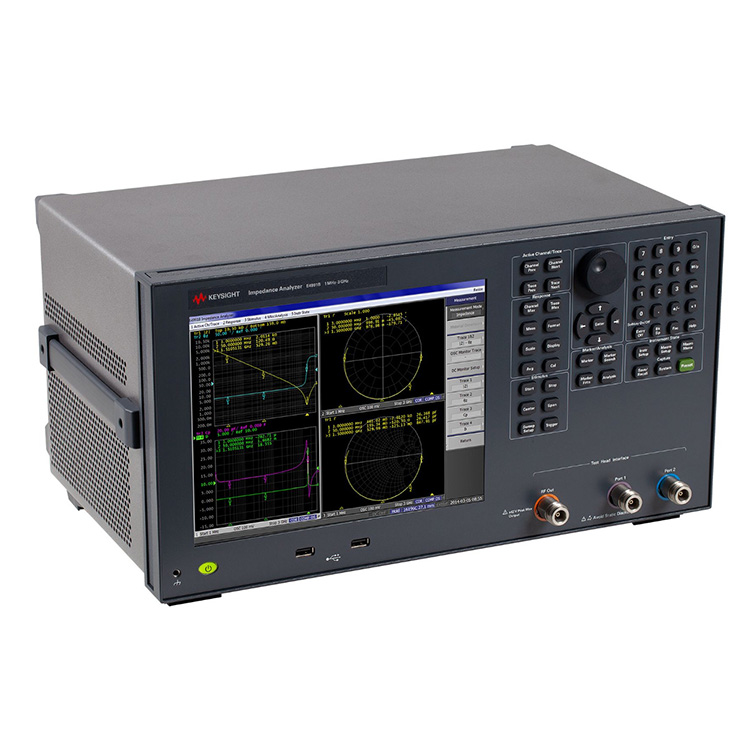

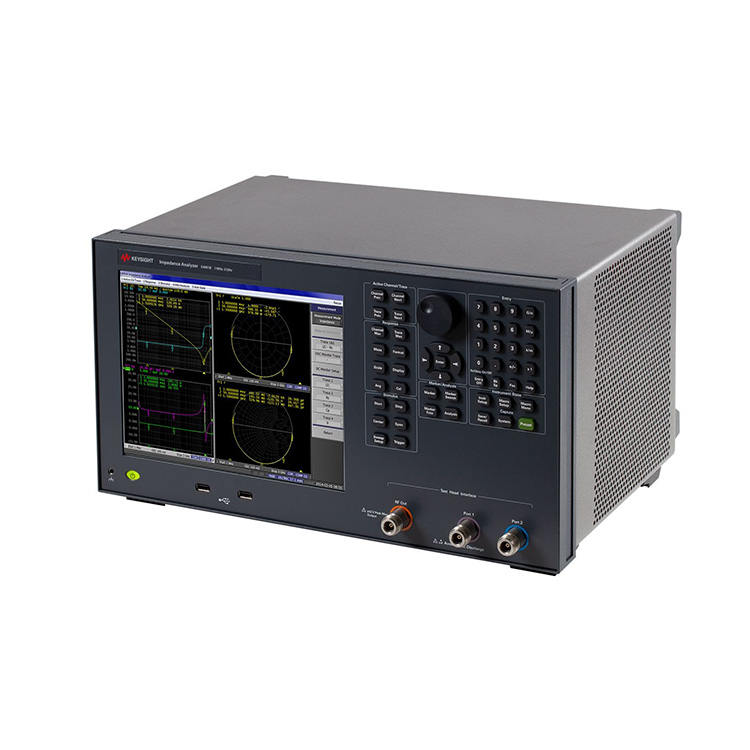

Keysight E4991B Impedanssianalysaattori on täydellinen ratkaisu elektronisten komponenttien, puolijohdelaitteiden ja materiaalien karakterisointiin ja arviointiin.
Kolme päivitettävää taajuusvaihtoehtoa: 1 MHz – 500 MHz/1 GHz/3 GHz
Perustarkkuus ±0,65 % ja 120 mΩ - 52 kΩ impedanssialue (10 % mittaustarkkuusalue)
Mittausparametrit: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Vaihtoehto 001 vaaditaan)
Sisäänrakennettu DC-esijännite (optio 001): 0 V - ±40 V, 0 A - ±100 mA
4-kanavainen ja 4-trace 10,4 tuuman väri-LCD-näytössä kosketusnäytöllä
Tietojen analysointitoiminto: Vastaava piirianalyysi, rajaviivatesti
Dielektrisen/magneettisen materiaalin mittaus (vaihtoehto 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Lämpötilan ominaisuuksien mittaus (optio 007) ja luotettavat kiekon mittausominaisuudet (optio 010)
Materiaalin mittausvaihtoehdot tarjoavat lämpötilaominaisuuksien analysointikyvyn (vaihtoehto 007) ja suoran permittiivisyyden ja permeabiliteetin lukutoiminnon (vaihtoehto 002).
Anturiaseman liitäntäsarja (optio 010) tarjoaa tarkan kiekon tai mikrokomponentin impedanssin mittausratkaisun 3 GHz:iin asti.
E4991B tukee laajaa valikoimaa testilisävarusteita, jotka on suunniteltu tekemään mittauksista yksinkertaisia ja luotettavia.
Olitpa sitten tutkimus- ja kehitystyössä, laadunvarmistuksessa tai tarkastuksessa, E4991B on ihanteellinen ratkaisu elektronisten komponenttien, puolijohdelaitteiden ja materiaalien karakterisointiin ja arviointiin.
Materiaalimittauksessa E4991B toimii N1500A-005 materiaalimittaussarjan kanssa ja tarjoaa helppokäyttöiset mittaukset (jopa 1 GHz) valaisimien asennuksesta raportin luomiseen.
| Lisätietoja: | RF IV, sopii tarkkaan impedanssin arviointiin. Vastaava piirianalyysi (7 mallia) Materiaalimitat. (opt. 002) Lämpötilaominaisuuksien testi (opt. 007) Kiekkojen impedanssimitta. anturiasemalla (opt. 010) 4 kanavaa, 4 jälkiä |
| Perustarkkuus: | 0,65 % |
| DC Bias: | 0 V - ±40 V, 0 A - ±100 mA (optio 001) |
| Taajuus: | 1 MHz - 500 MHz/1 GHz/3 GHz |
| Suurin taajuus: | 3 GHz |
| Mittaus: | RF-IV menetelmä |
| Mittausalue (tarkkuus < 10 %): | 120 mΩ - 52 kΩ |
| Muita ominaisuuksia: | Vastaava Piirianalyysi, rajaviivatesti jne. Dielektrisen/magneettisen materiaalin mittaus (optio 002), lämpötilaominaisuuksien mittaus (optio 007), |
| Erikoisominaisuudet: | n/a |
| Kohde DUT: | Yleiskäyttöinen laite Materiaali |
| Tyyppi: | Impedanssianalysaattori |
